形状相关

简介

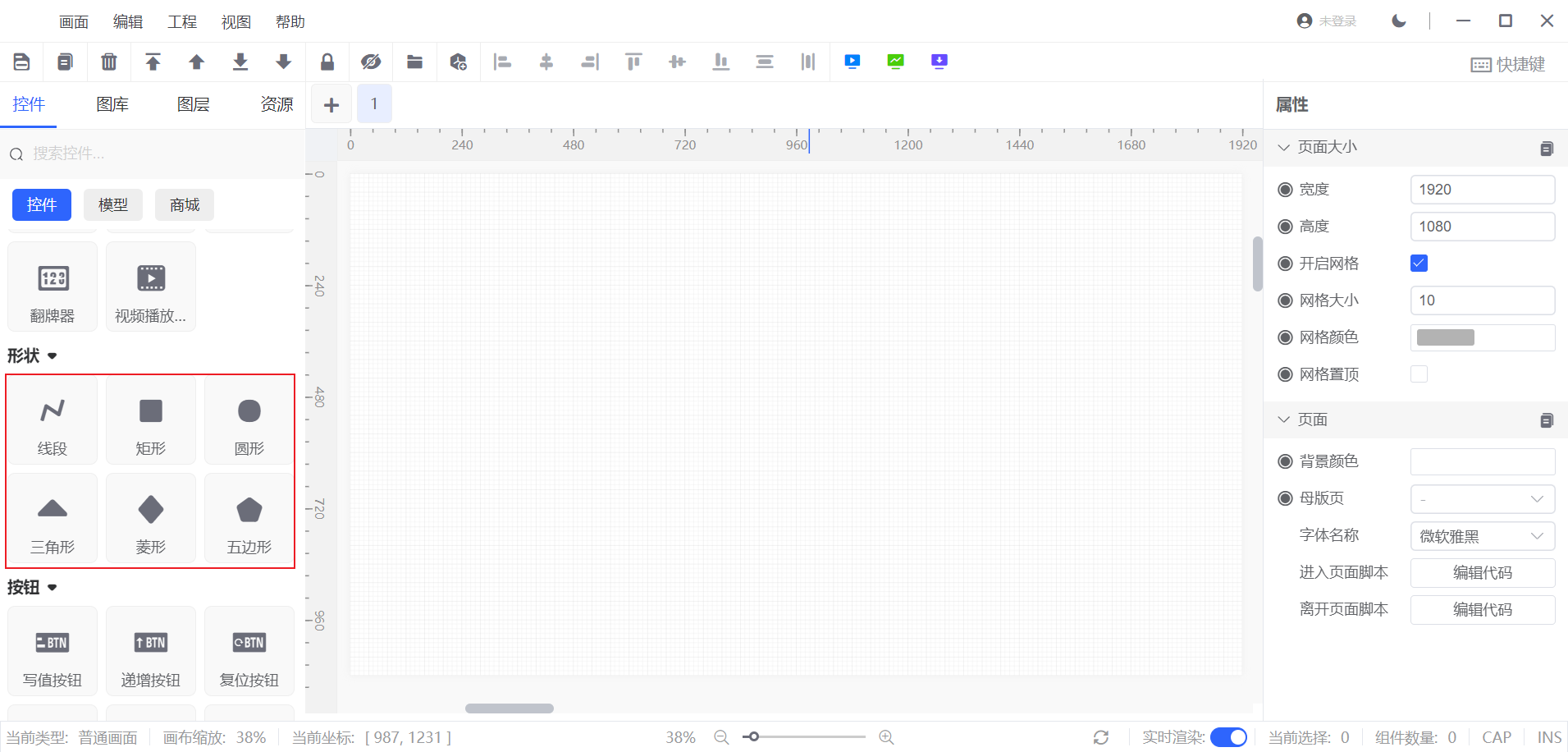

形状相关的控件列表里面提供了一些可将不同形状的示控件（如圆形、方形、三角形等），可以直观地看到各个设备的状态和运行情况。您只需要进行简单拖拽就可以放置在画布上面，同样还可以调整他们的字体大小和样式，从而满足自己的需要

基础属性

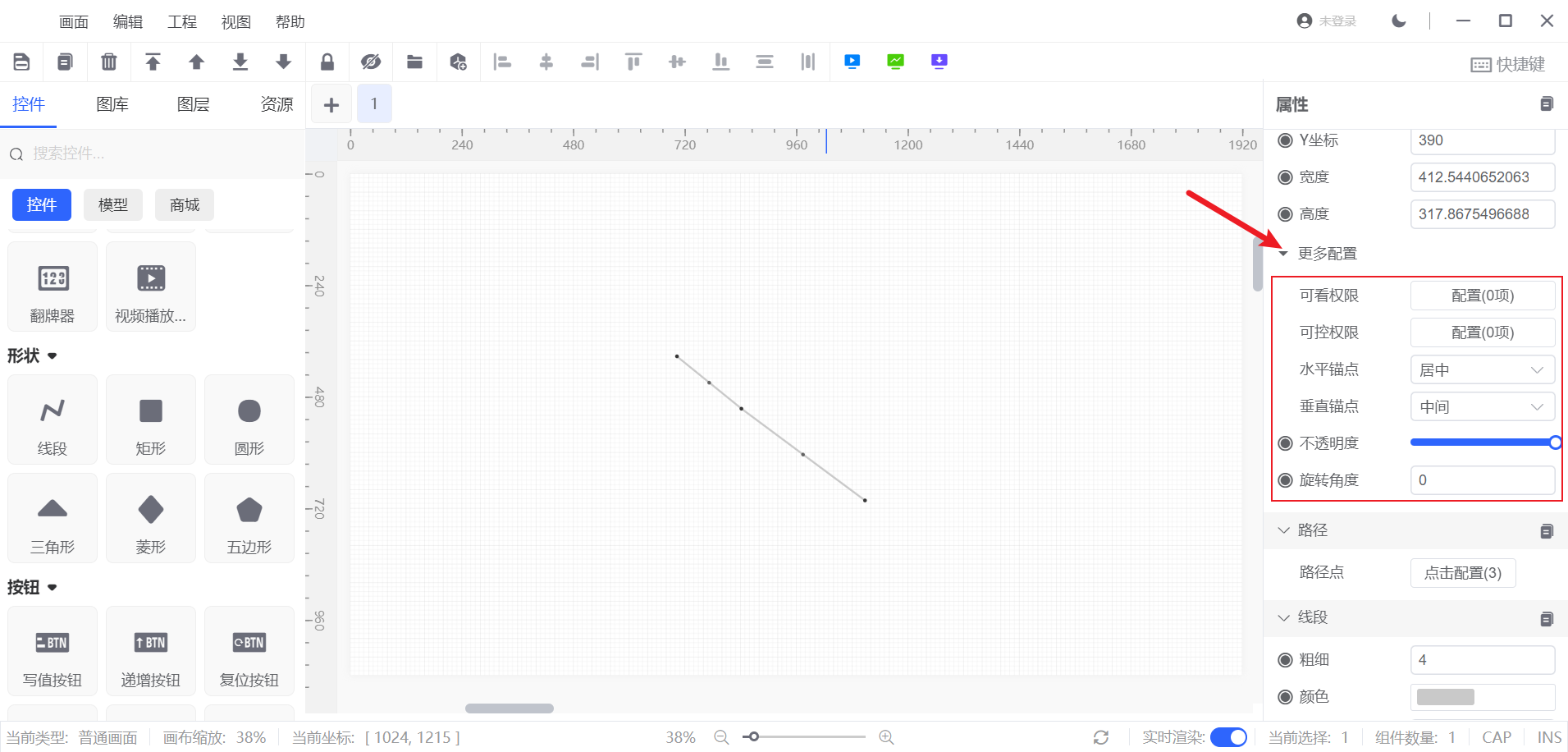

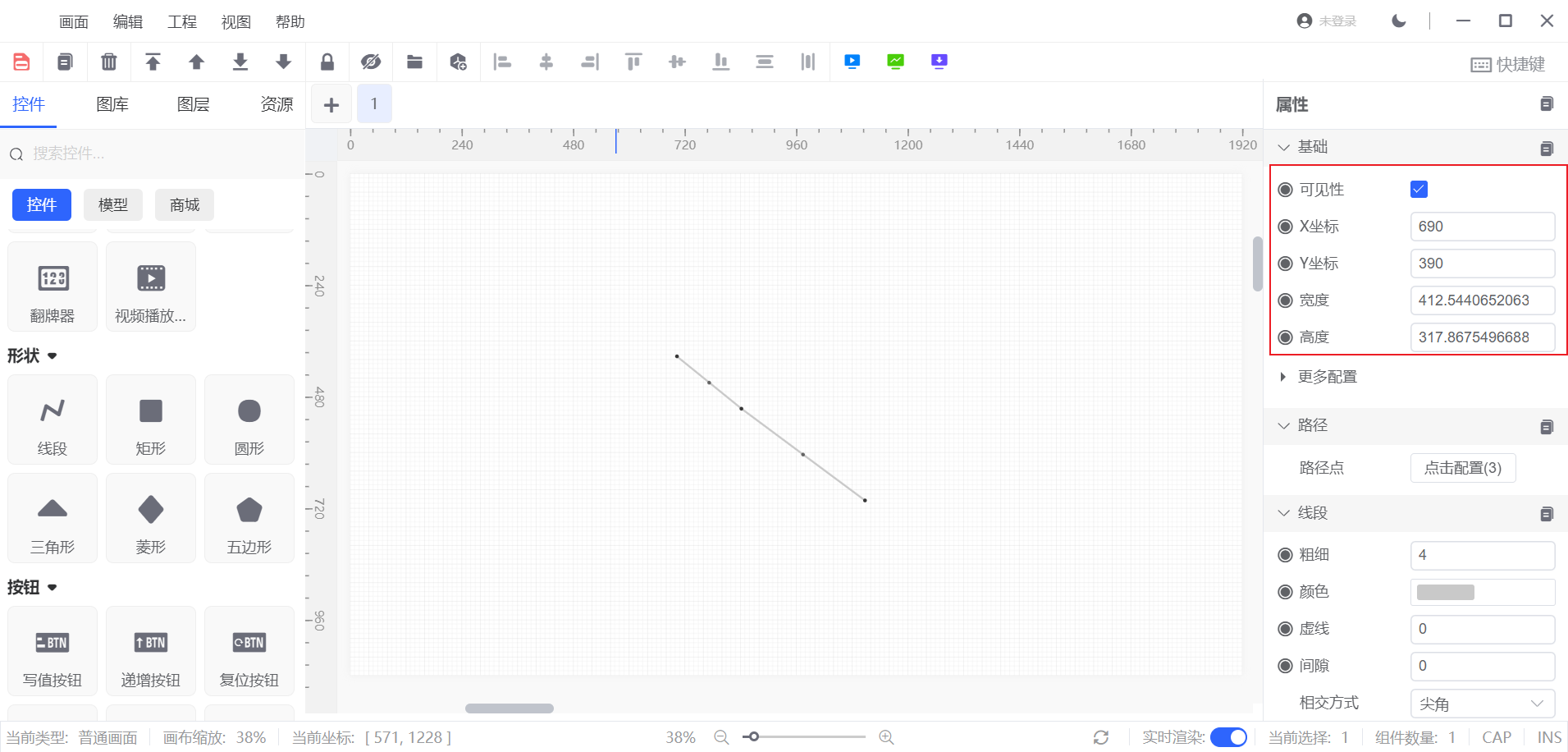

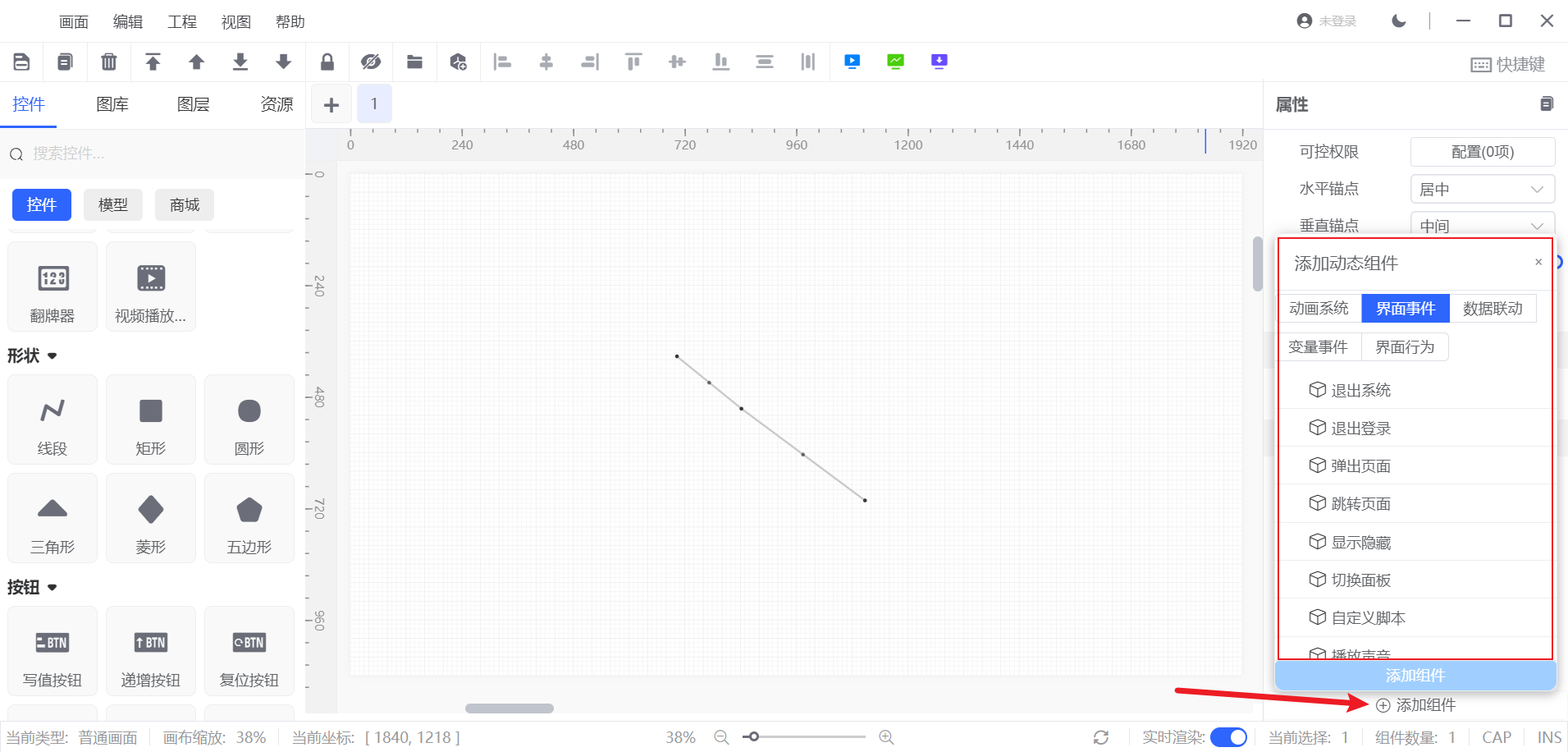

如图所示，每种控件都配备了基础属性，这些属性可以根据具体需求进行调整。除此之外，每种控件还拥有一些特定的属性，它们的功能和用途通常可以通过属性名称直观理解。对于那些前面带有⊙符号的属性，您既可以为它们设定一个固定的值，也可以将它们与变量进行绑定（点击⊙进入变量绑定界面），以实现动态的数据交互和显示。 在每个控件的基础属性部分，我们都设计了一个“更多配置”的折叠按钮。当您点击并展开这个按钮时，可以对控件的权限进行细致的设置，包括控制权限和查看权限两种类型。此外，您还可以在这里调整一些其他的基本信息属性。这样的设计就是为了可以提供更灵活的权限管理，同时保持界面的整洁和用户操作的便捷性。 每个控件都支持添加组件，以实现特定的属性和功能。为了更深入地了解如何使用这些组件，请参考 动态组件 部分内容。

控件列表

线段

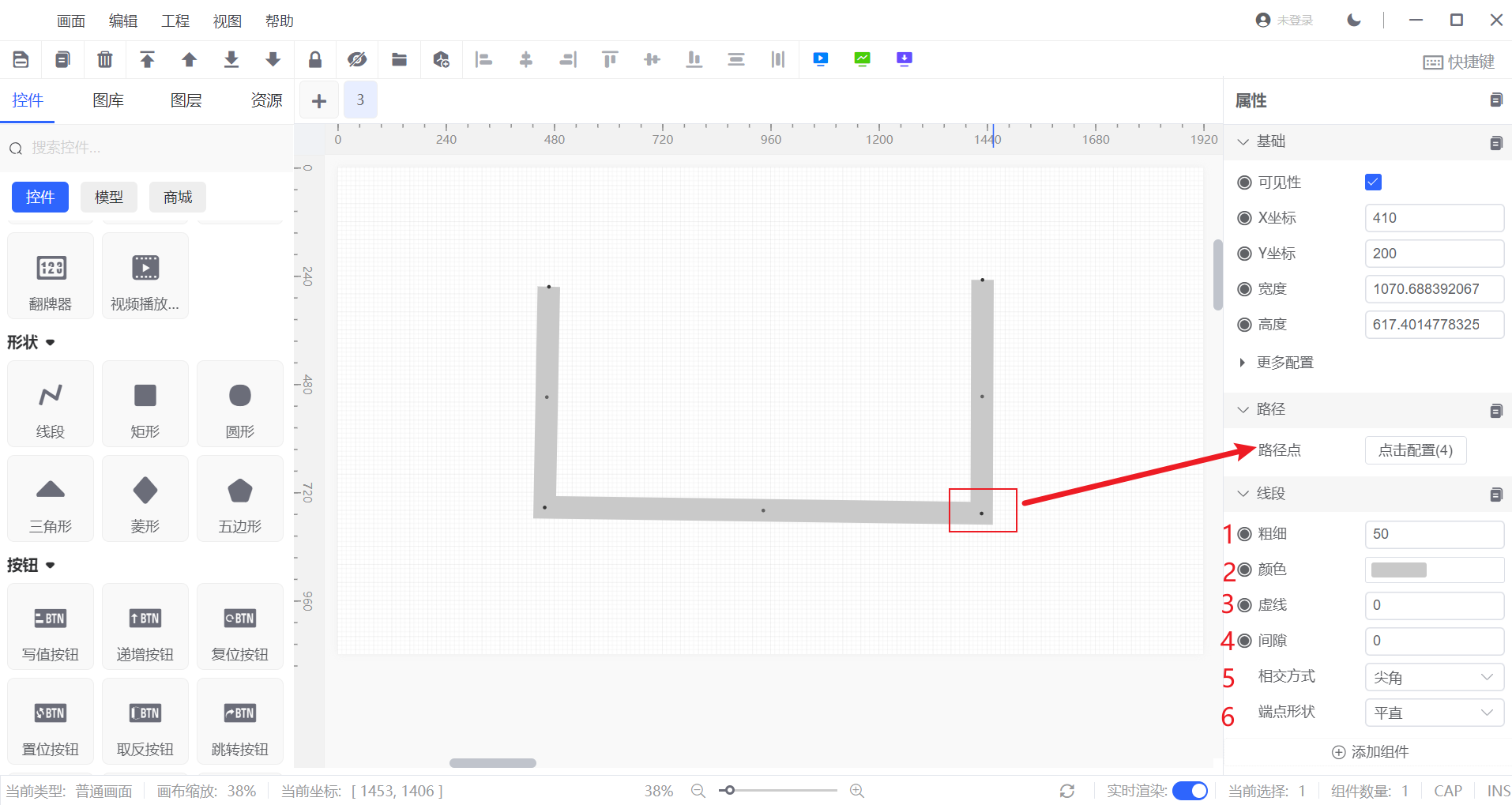

线段

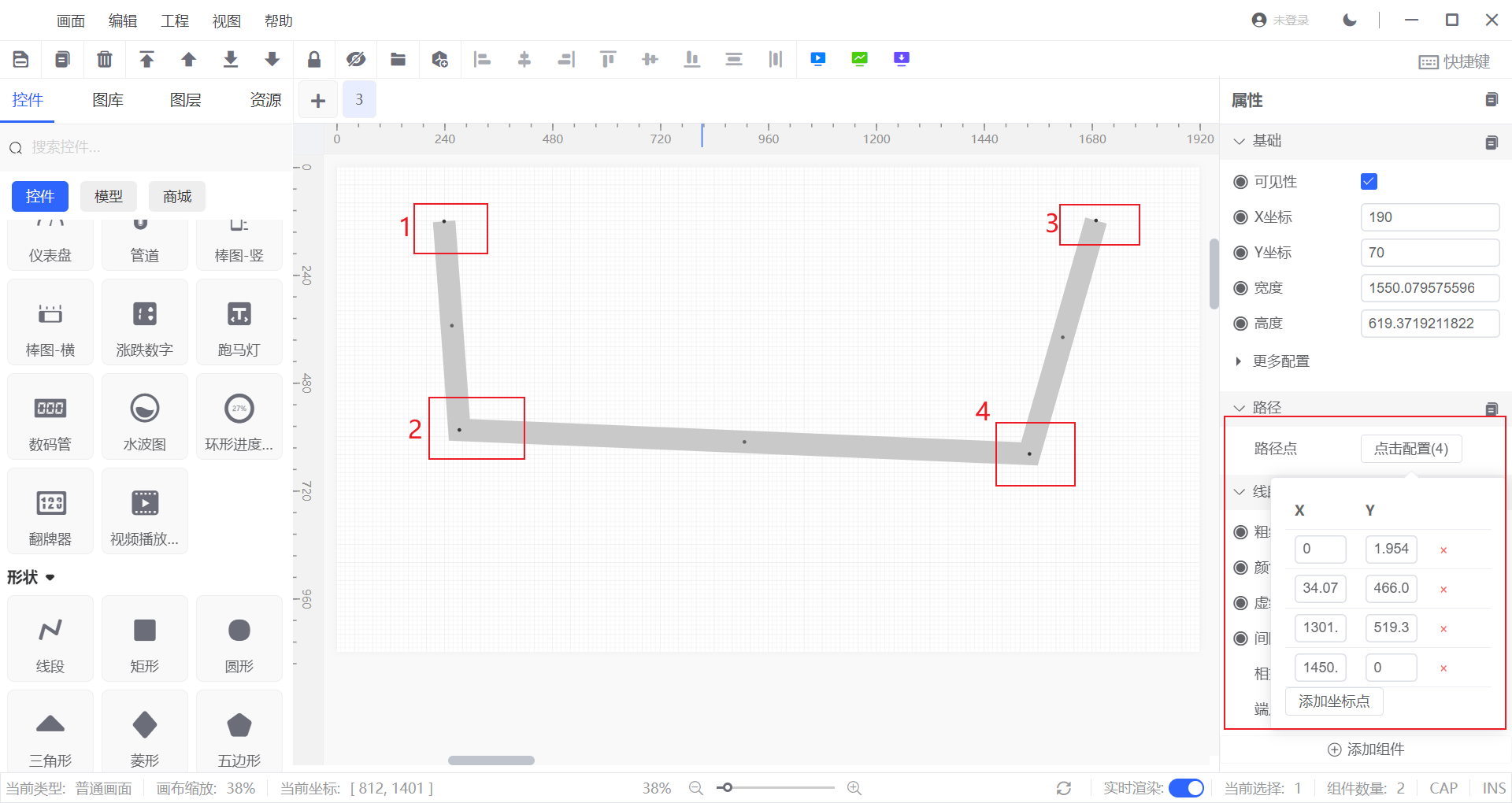

路径点：指的线段的每个端点或者转折点的坐标位置，例如，如下图片有2个端点2个转折点，所以就有4个路径点 线段： 1.调整线段的粗细程度

2.调整线段的颜色

3.可以将实线改为虚线同样还可以设置虚线的大小

4.主要是用来调整虚线之间的间隙大小

5.改变交点或者转折点的线段形状这边有三种形状：圆角，尖角，斜角

6.设置我们两个端点的形状同样也有三种：平角，圆角，方角

矩形

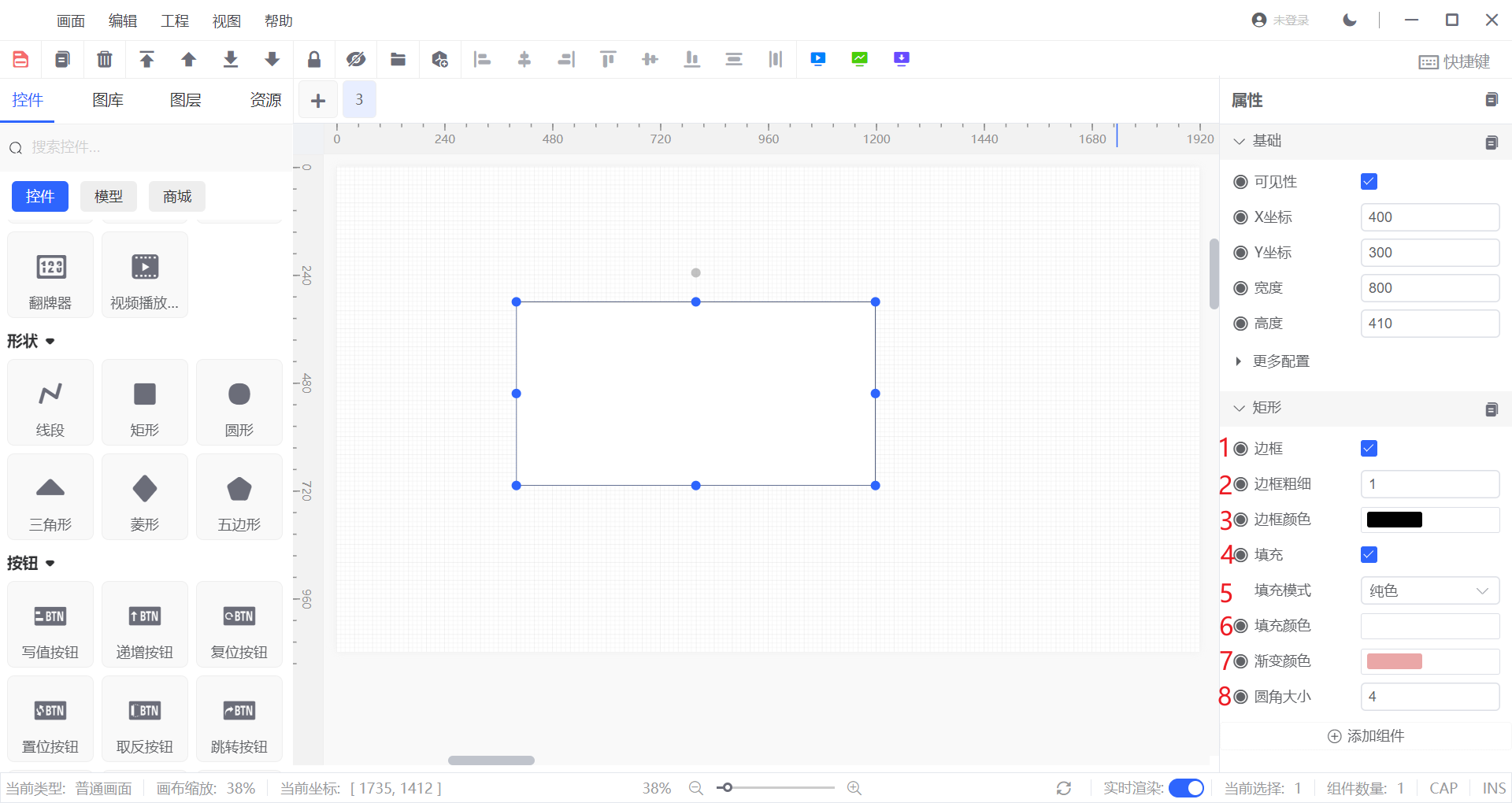

矩形

1.边框主要是指矩形的外边框若不勾选则为无边框，若勾选则为有边框

2.若1中勾选了边框那么这边可以设置边框的粗细

3.设置边框的一个颜色

4.可选择填充或者不填充

5.填充模式有：纯色，向上渐变，向下渐变，向左渐变，向右渐变，中心渐变

6.设置的是纯色填充模式下的填充颜色

7.设置的是渐变填充模式下的填充颜色

8.可以将矩形的四个角设置为不同大小的圆角，当圆角值为0时就是直角

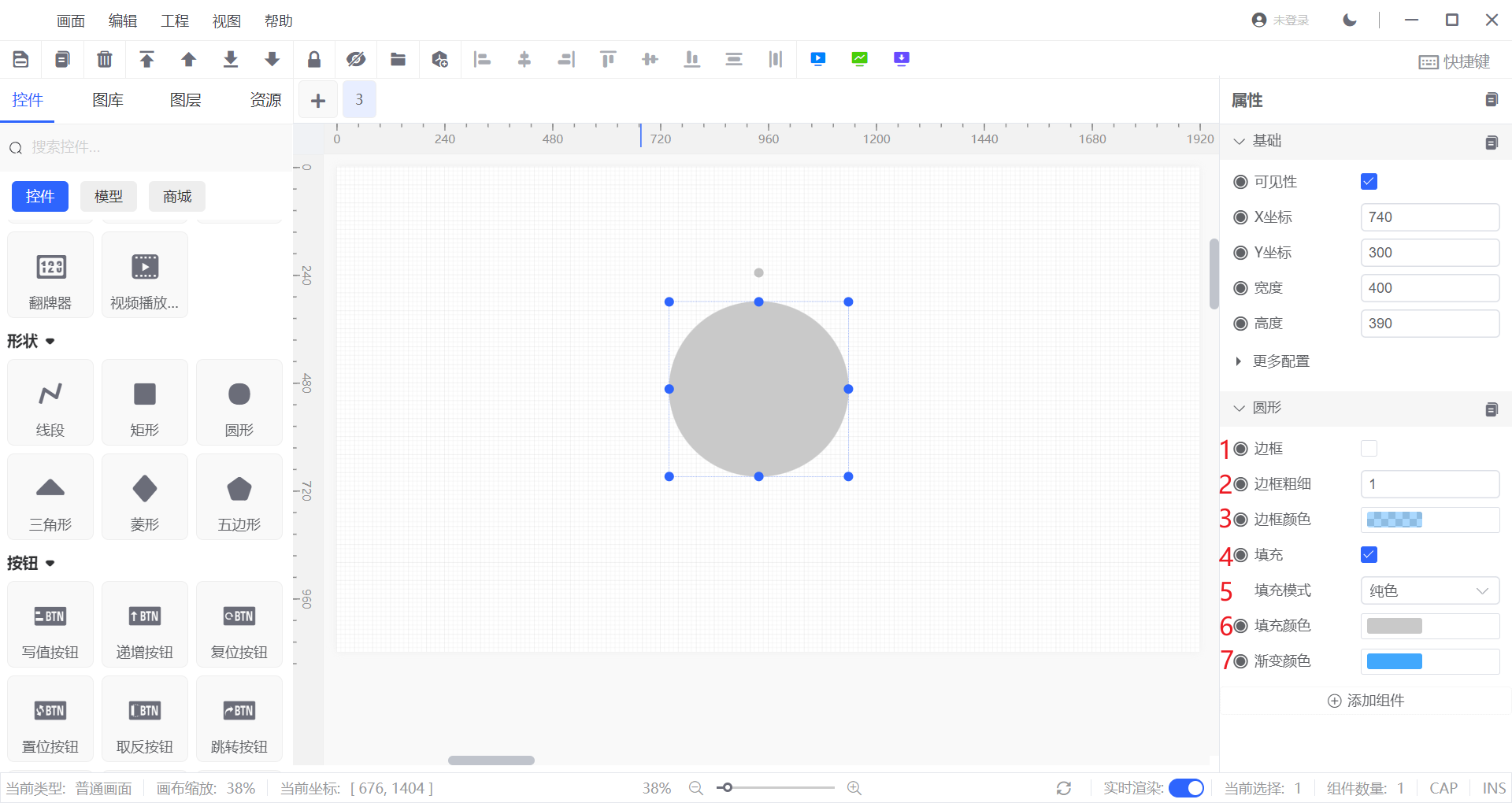

圆形

圆形

1.边框主要是指矩形的外边框若不勾选则为无边框，若勾选则为有边框

2.若1中勾选了边框那么这边可以设置边框的粗细

3.设置边框的一个颜色

4.可选择填充或者不填充

5.填充模式有：纯色，向上渐变，向下渐变，向左渐变，向右渐变，中心渐变

6.设置的是纯色填充模式下的填充颜色

7.设置的是渐变填充模式下的填充颜色

三角形

三角形

1.边框主要是指矩形的外边框若不勾选则为无边框，若勾选则为有边框

2.若1中勾选了边框那么这边可以设置边框的粗细

3.设置边框的一个颜色

4.可选择填充或者不填充

5.填充模式有：纯色，向上渐变，向下渐变，向左渐变，向右渐变，中心渐变

6.设置的是纯色填充模式下的填充颜色

7.设置的是渐变填充模式下的填充颜色

菱形

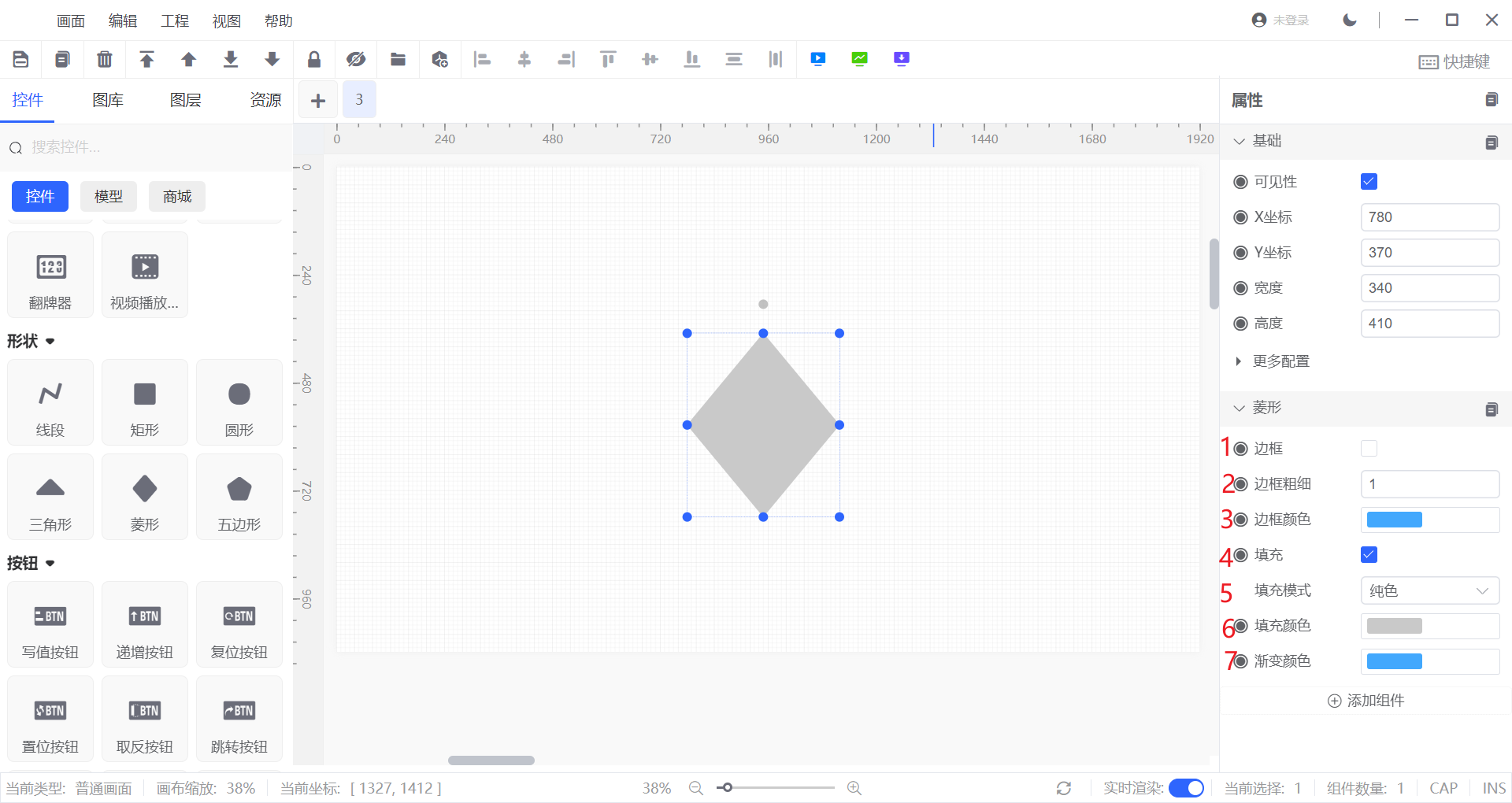

菱形

1.边框主要是指矩形的外边框若不勾选则为无边框，若勾选则为有边框

2.若1中勾选了边框那么这边可以设置边框的粗细

3.设置边框的一个颜色

4.可选择填充或者不填充

5.填充模式有：纯色，向上渐变，向下渐变，向左渐变，向右渐变，中心渐变

6.设置的是纯色填充模式下的填充颜色

7.设置的是渐变填充模式下的填充颜色

五边形

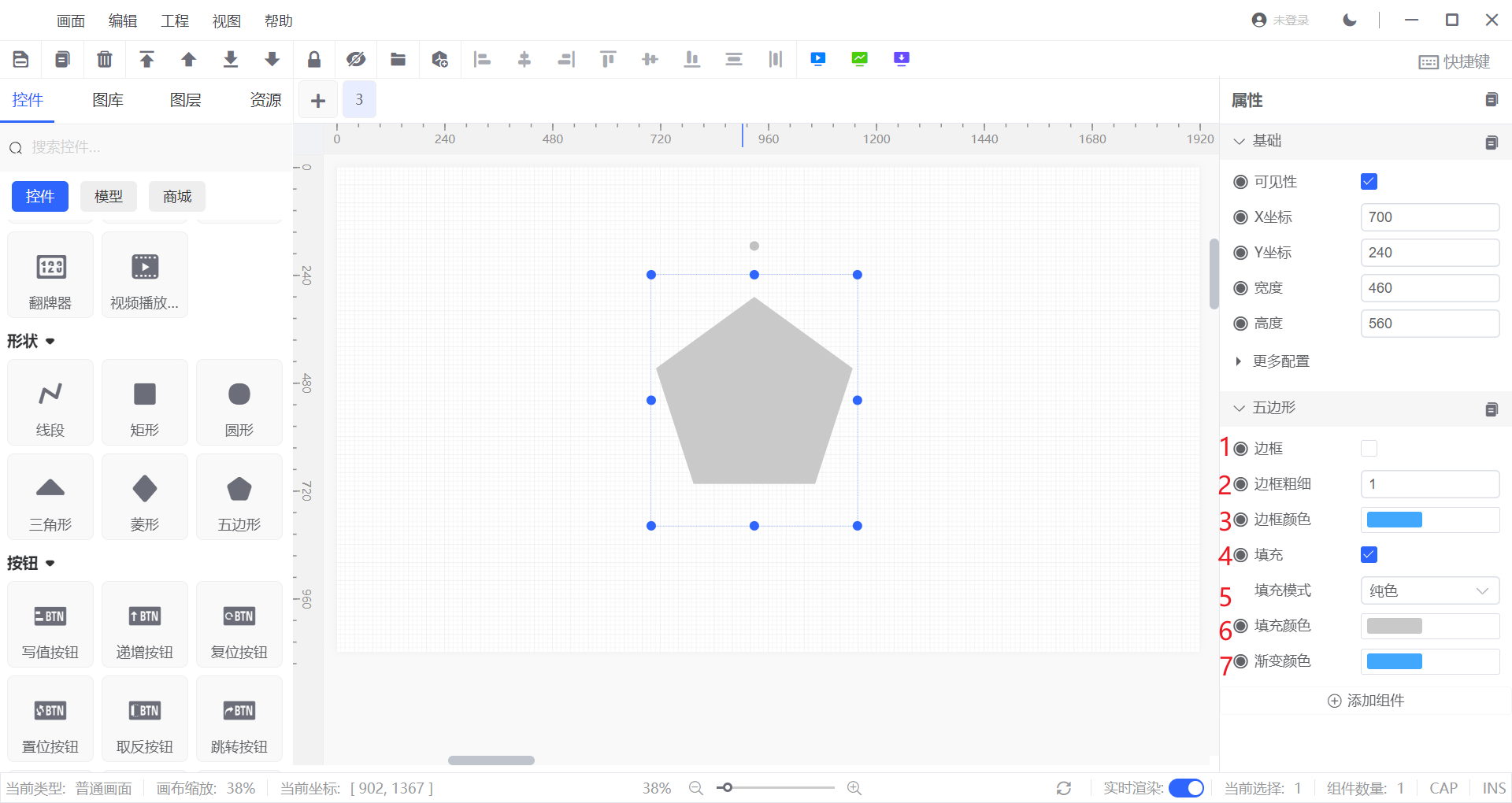

五边形

1.边框主要是指矩形的外边框若不勾选则为无边框，若勾选则为有边框

2.若1中勾选了边框那么这边可以设置边框的粗细

3.设置边框的一个颜色

4.可选择填充或者不填充

5.填充模式有：纯色，向上渐变，向下渐变，向左渐变，向右渐变，中心渐变

6.设置的是纯色填充模式下的填充颜色

7.设置的是渐变填充模式下的填充颜色
