西门子

S7-Smart

通讯方式：通过网线直连电脑 1.添加设备

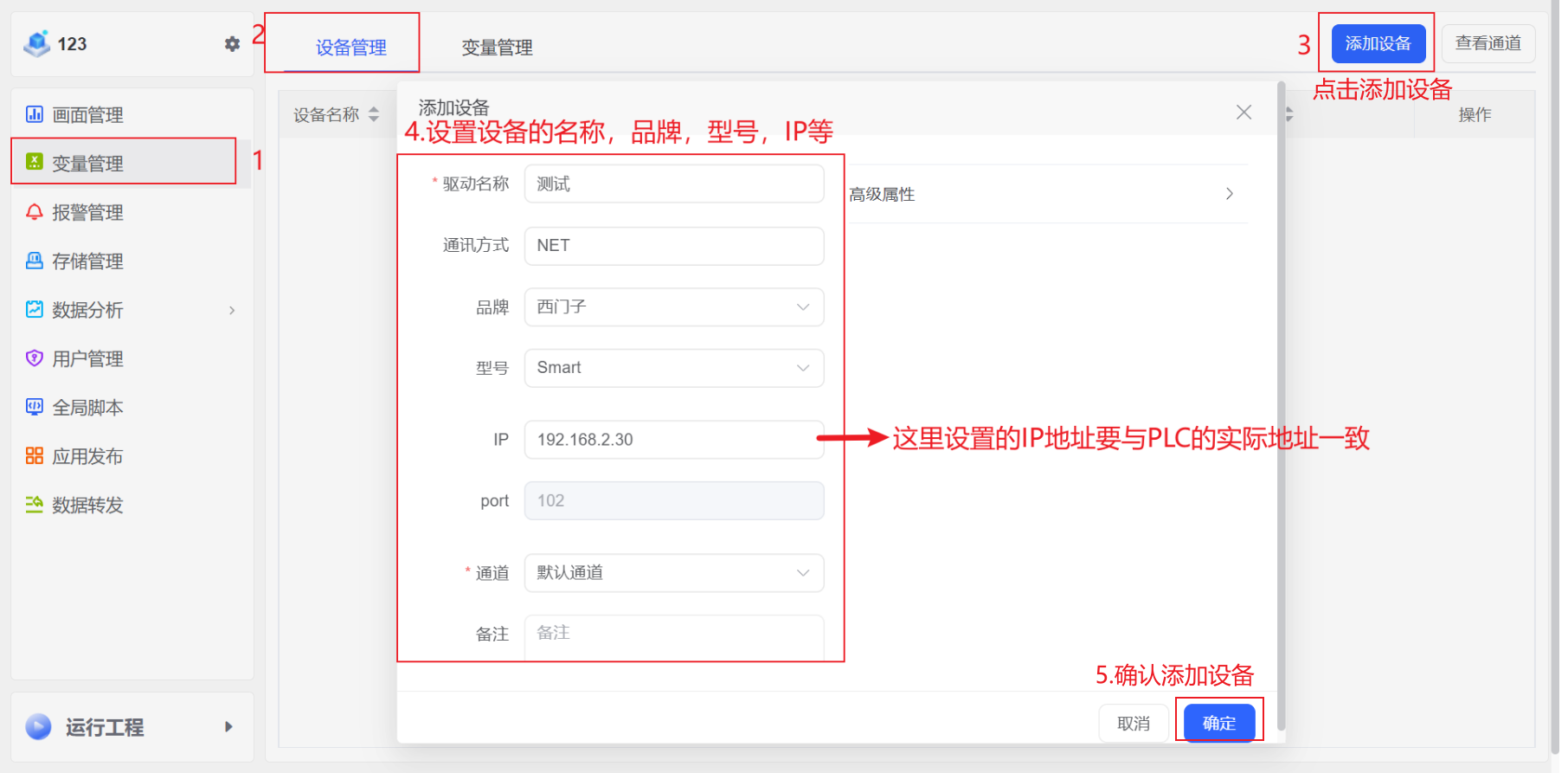

添加设备

驱动名称：自定义

通讯方式：NET（网口），com1（串口）。其中串口可以根据实际现场来手动输入

品牌：选择所需要添加的PLC品牌

型号：选择所对应的PLC型号

IP：此IP为PLC的真实IP地址

port:我们这边默认端口号为102

通道：我们有默认的通道直接选择就行了

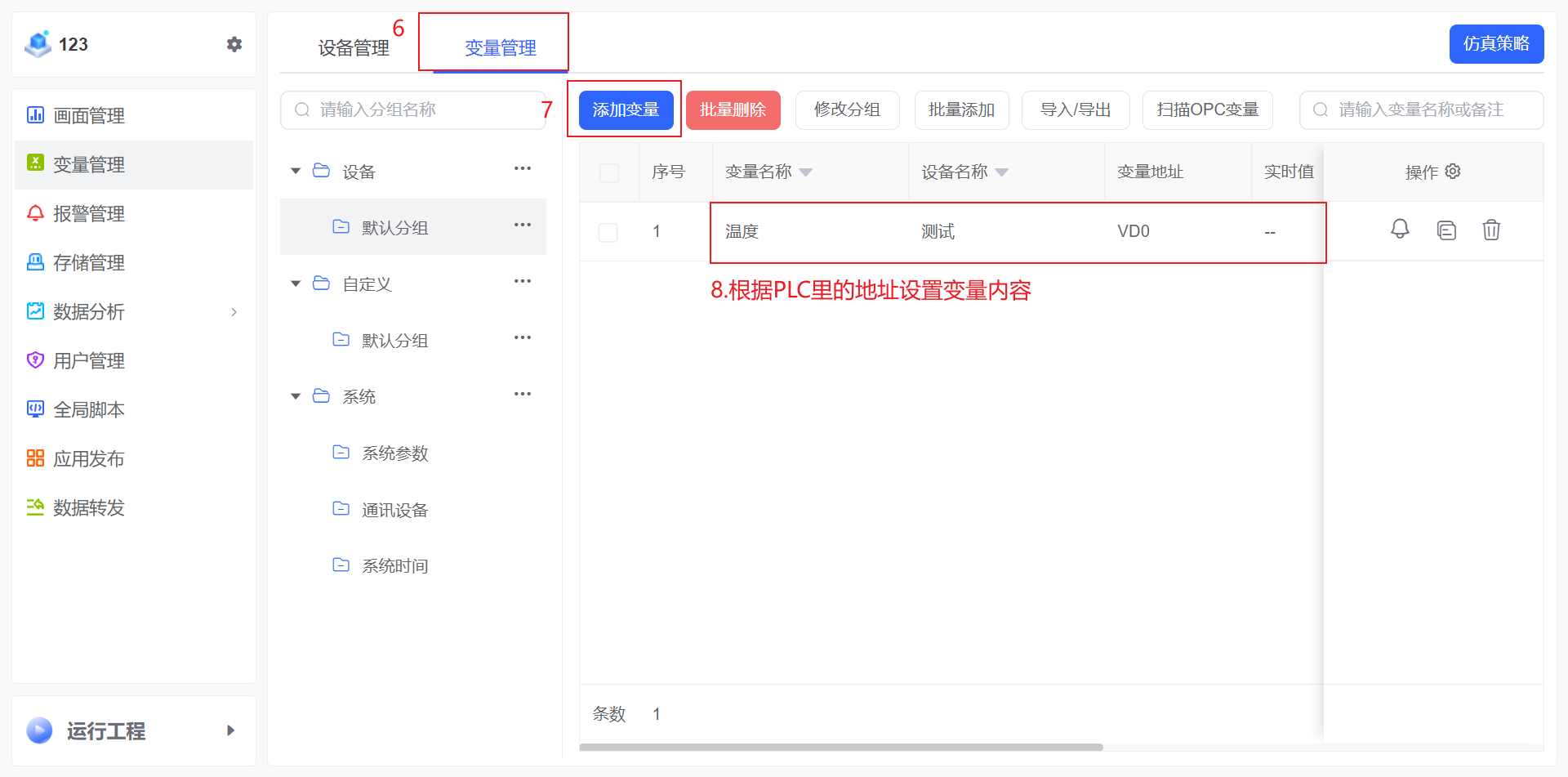

2.添加变量

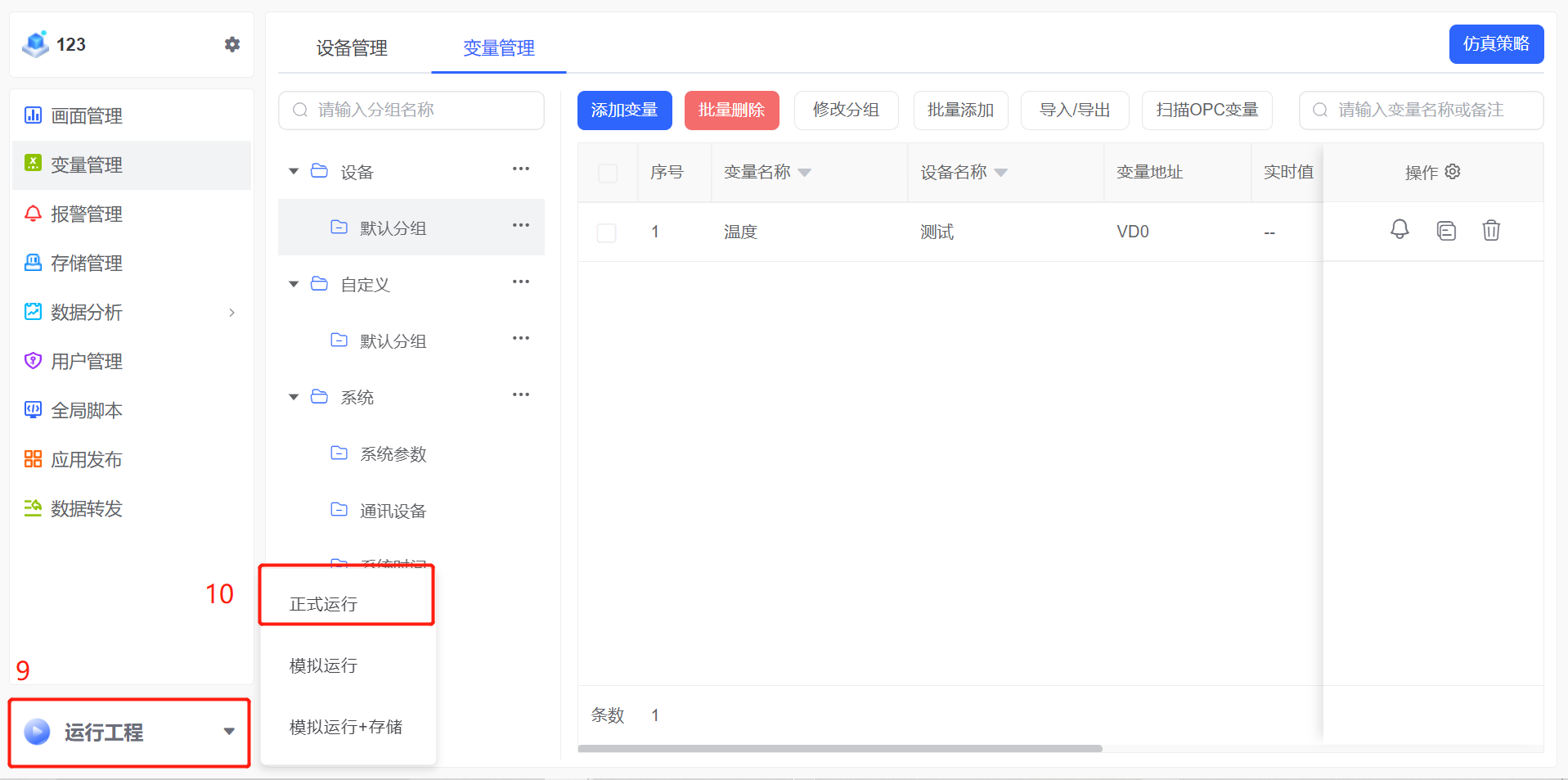

3.运行工程

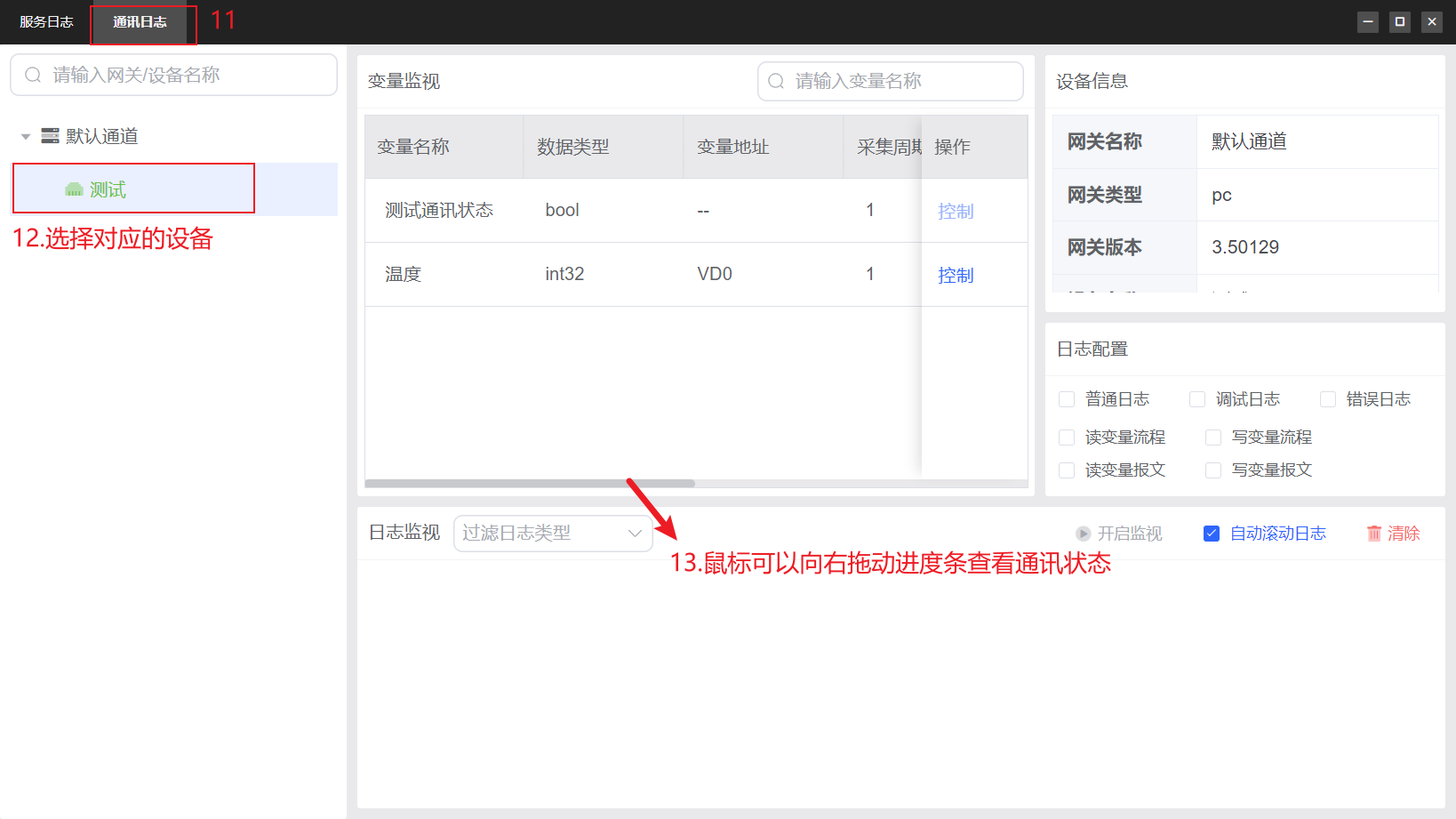

4.查看通讯状态：进入通讯日志

通讯状态

状态：绿色“good”表示通讯成功；红色“bad”表示

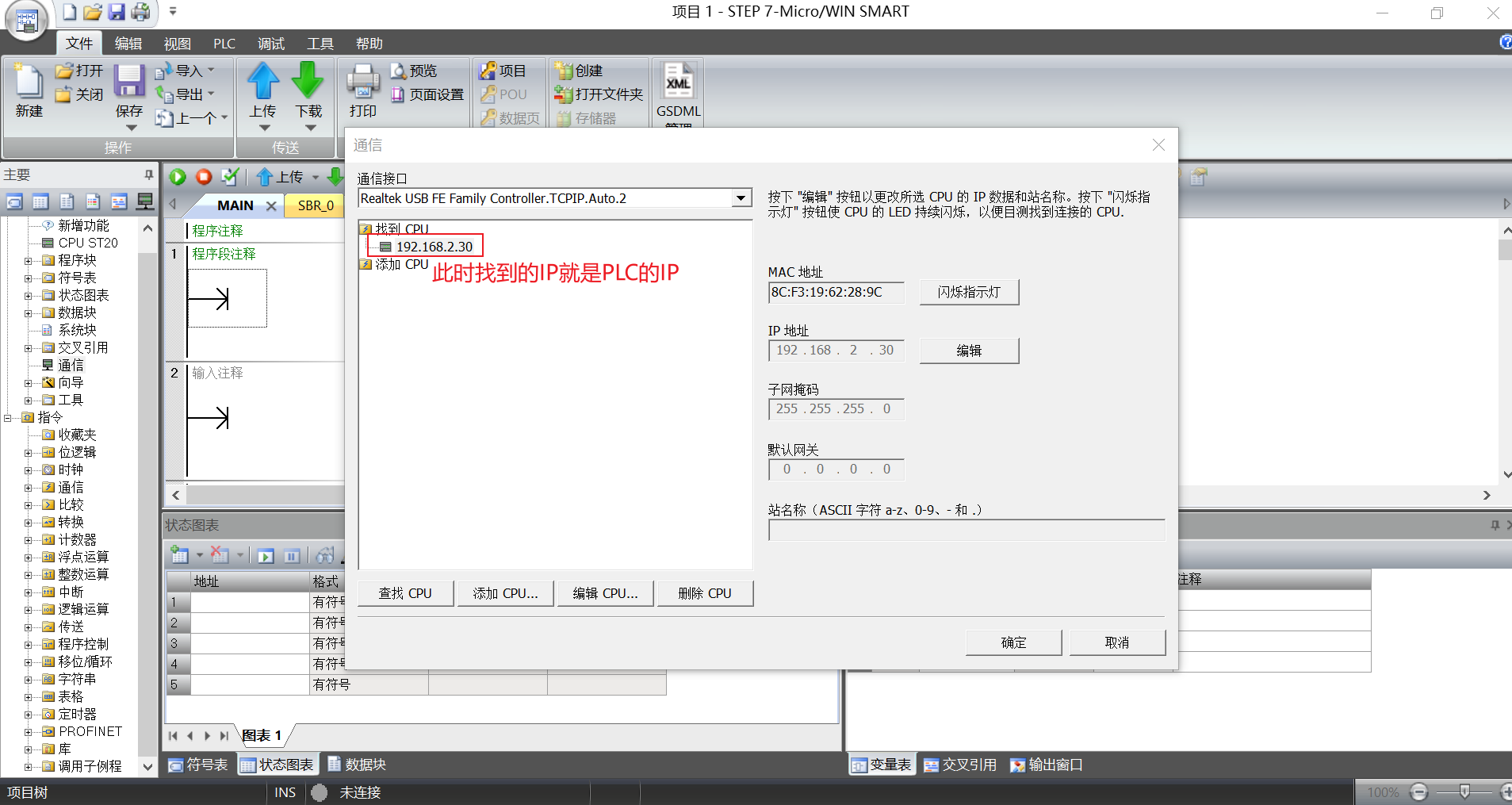

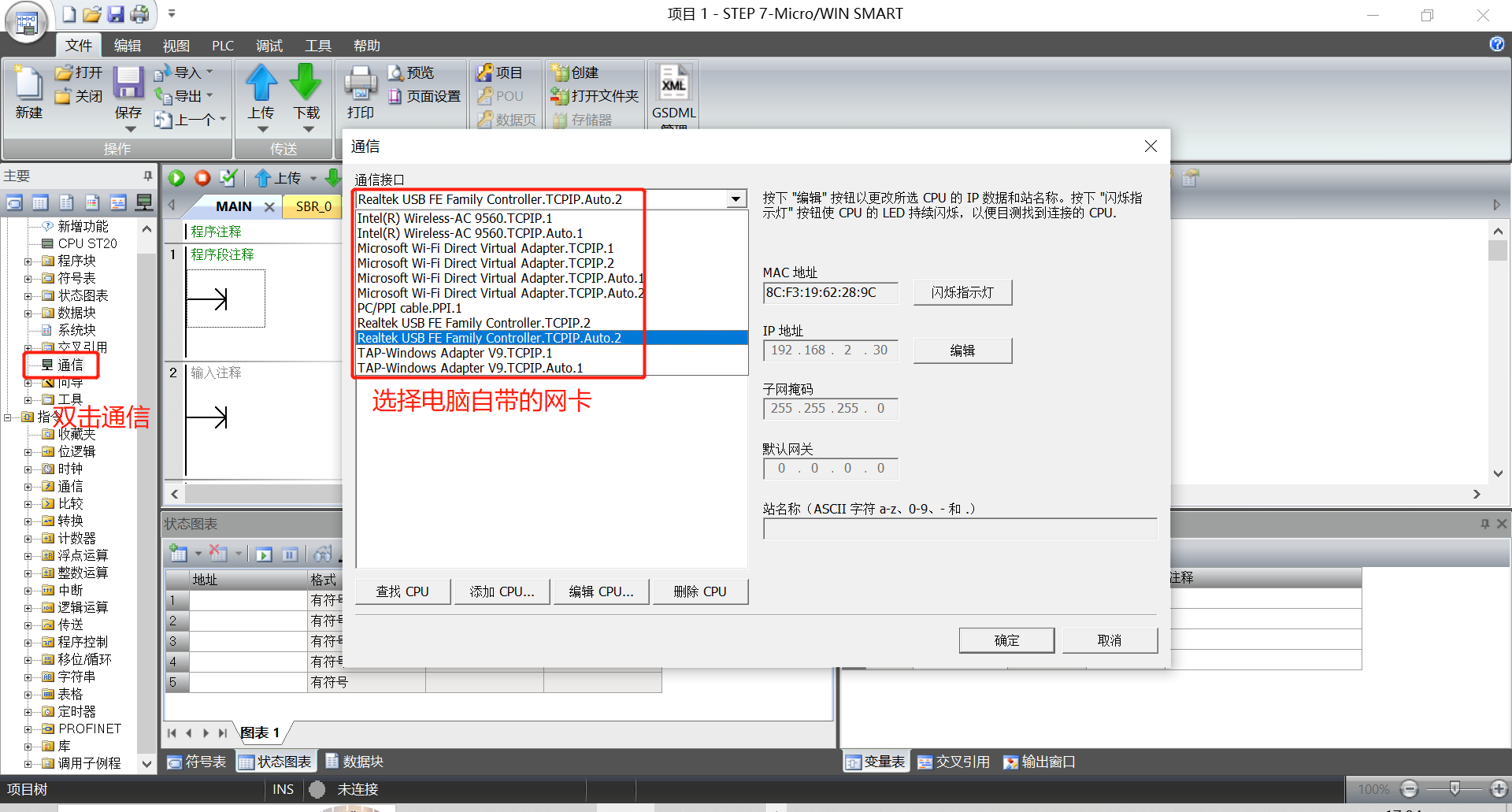

5.查询PLC的IP：进入编程软件（STEP 7-MicroWIN SMART）->双击通信->选择电脑网卡
