西门子

S7-200

通讯方式：使用S7-200协议通讯的485接线，然后通过485转USB的转换器通讯线模块直连在电脑上面

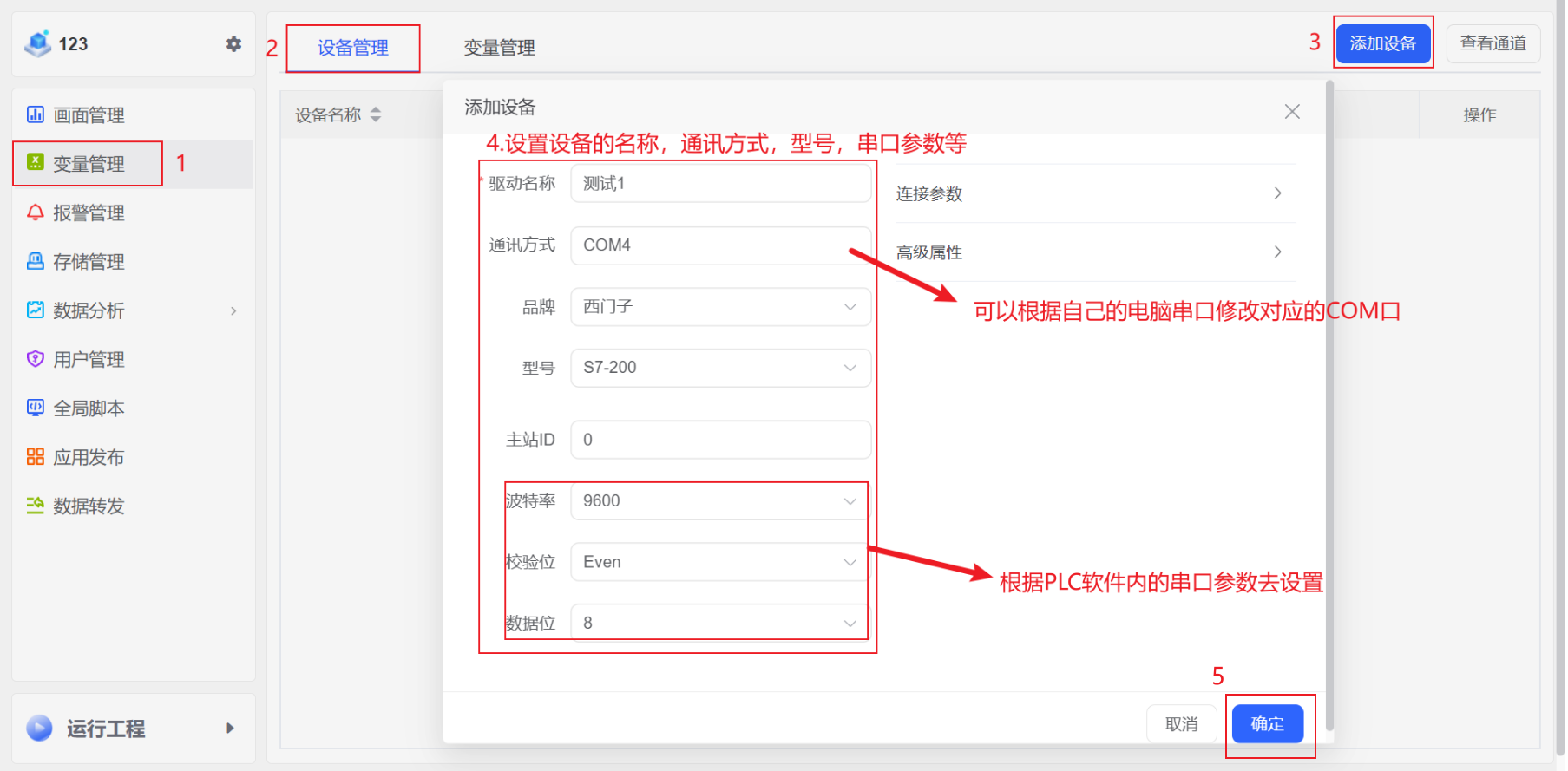

1.添加设备

添加设备

通讯方式：选择COM口（根据电脑自己的COM口选择）

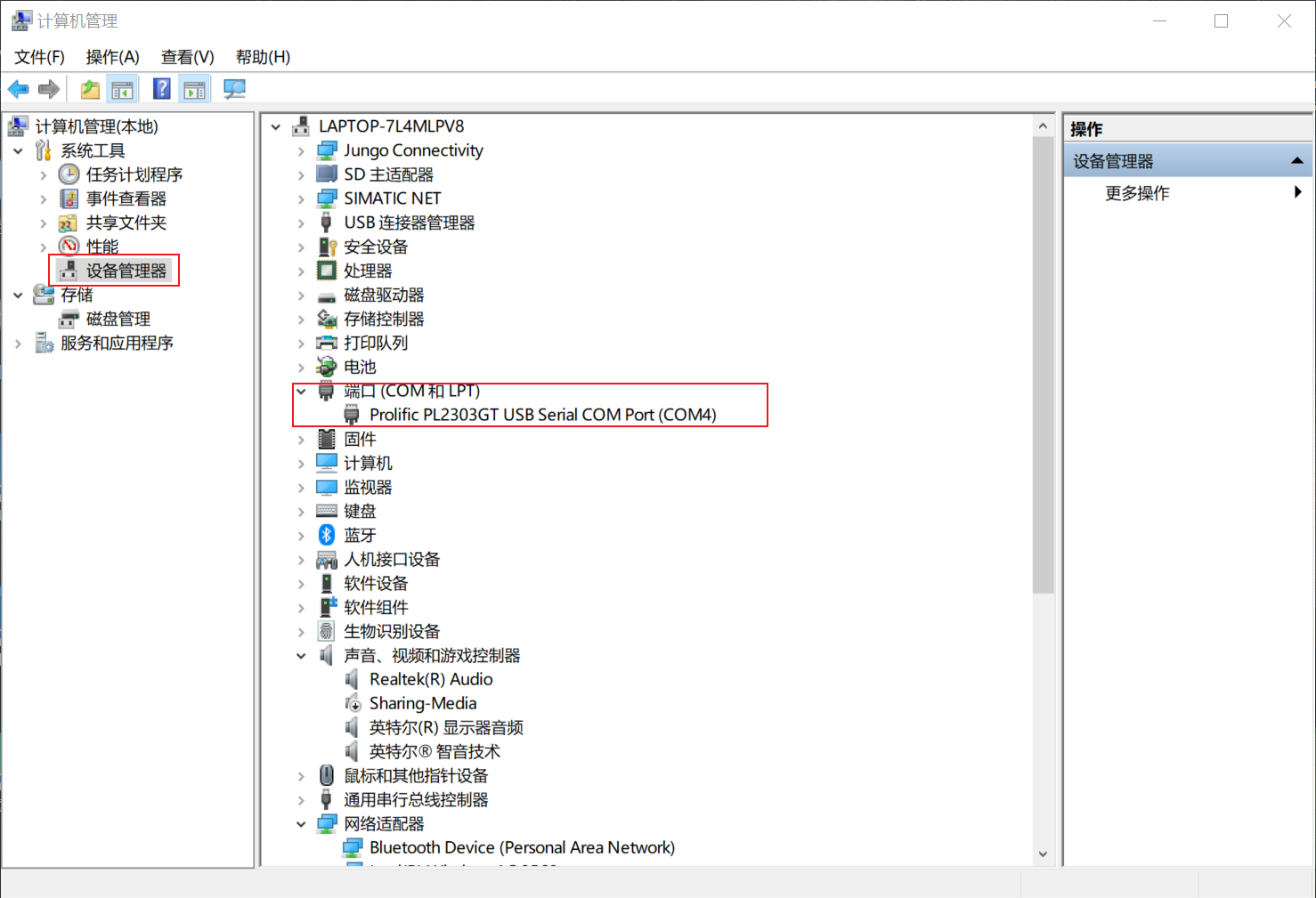

查找电脑COM口步骤：将设备通过USB连接电脑->右击此电脑->点击管理->点击设备管理器->找到端口（COM和LPT）->点击右边的下拉箭头就能看到电脑的具体COM口

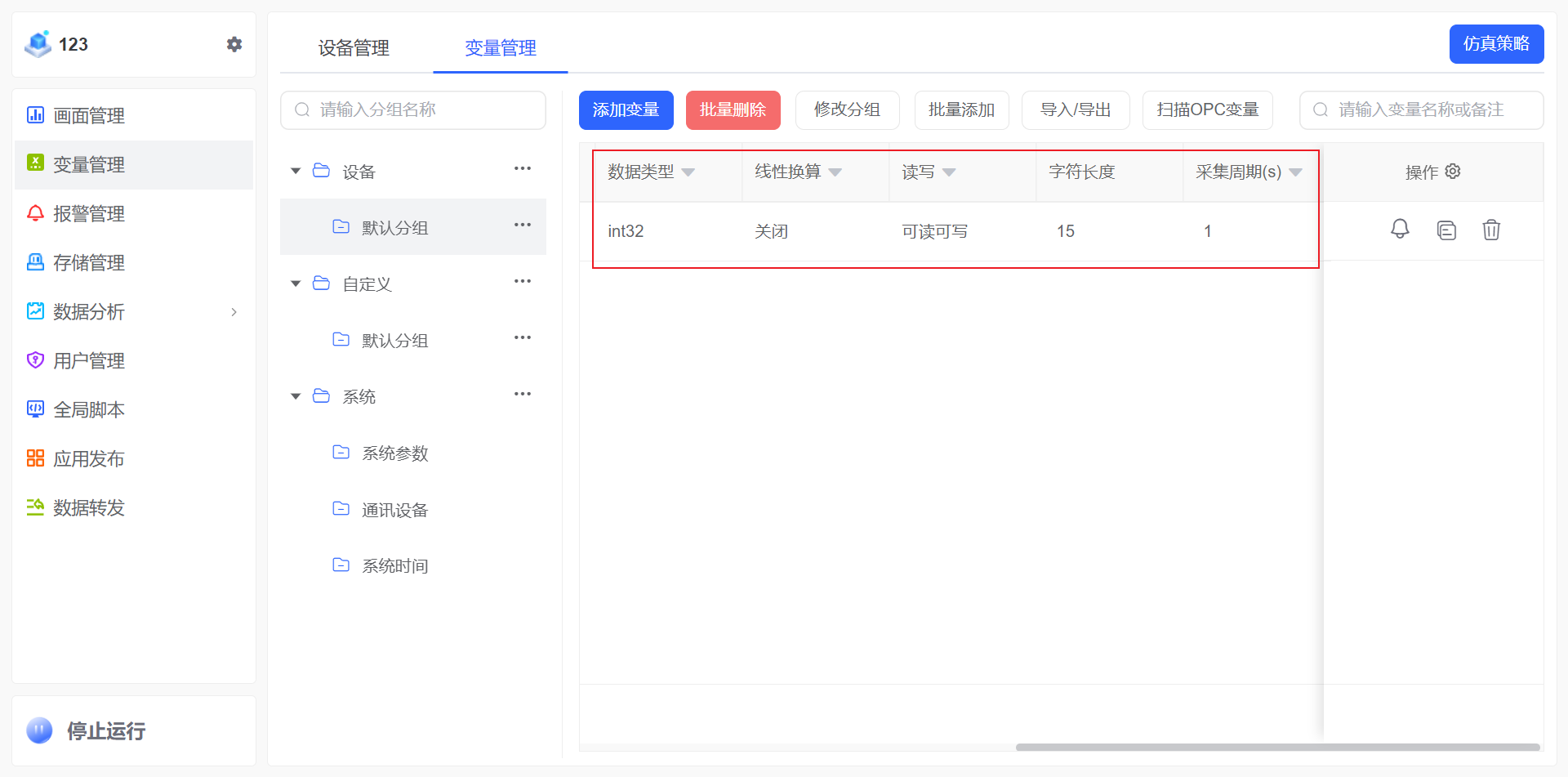

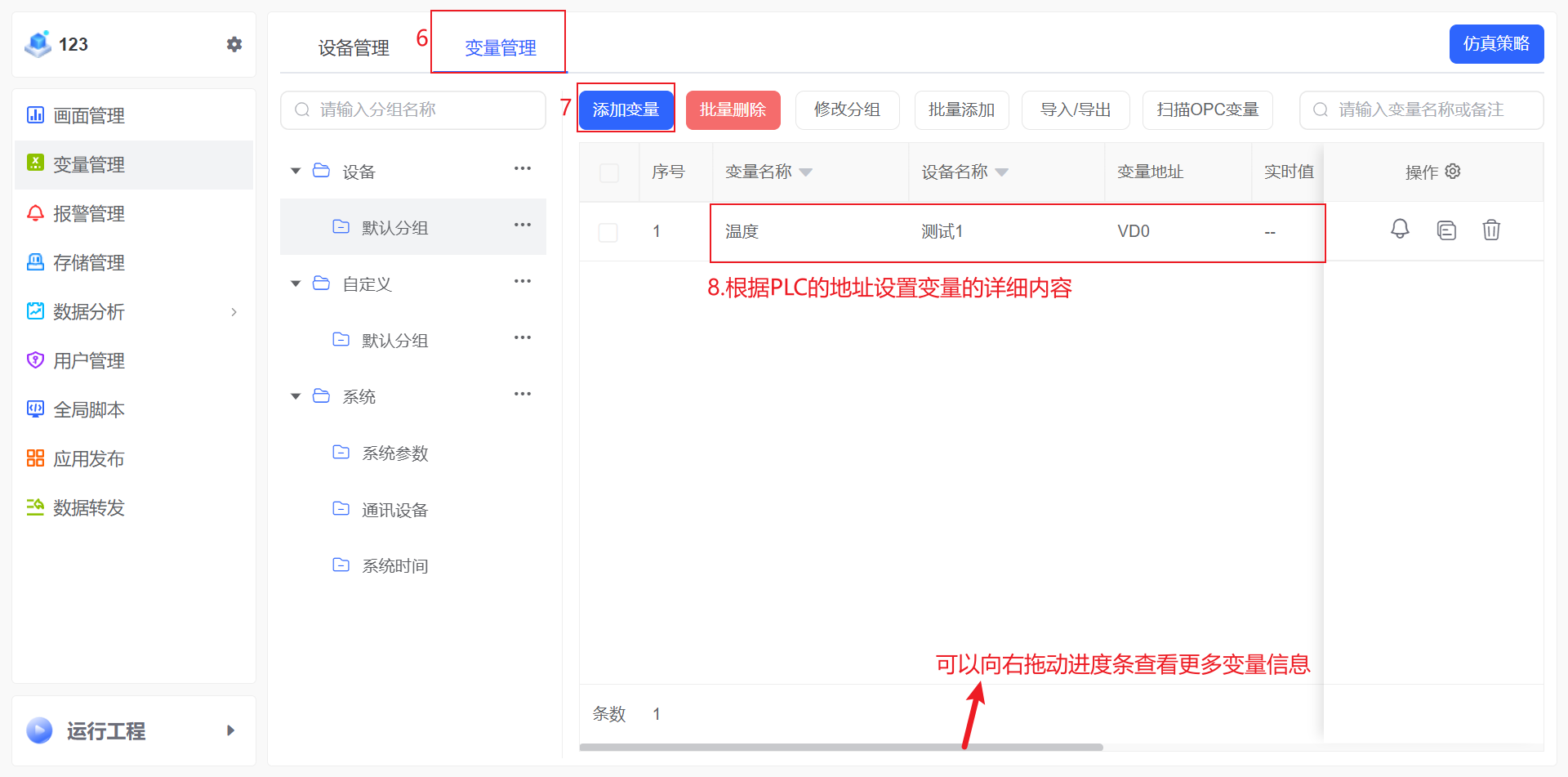

2.添加变量

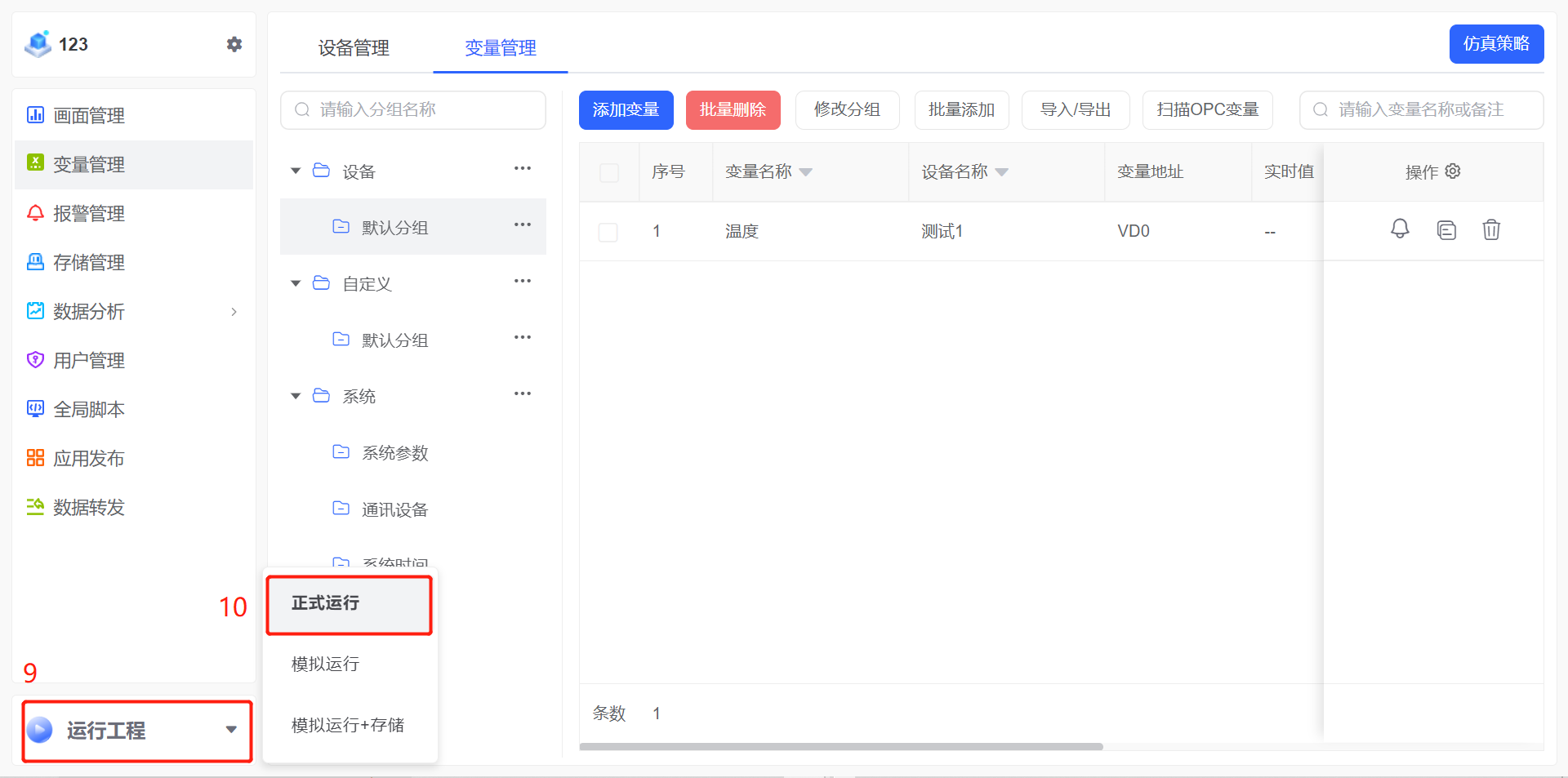

3.运行工程

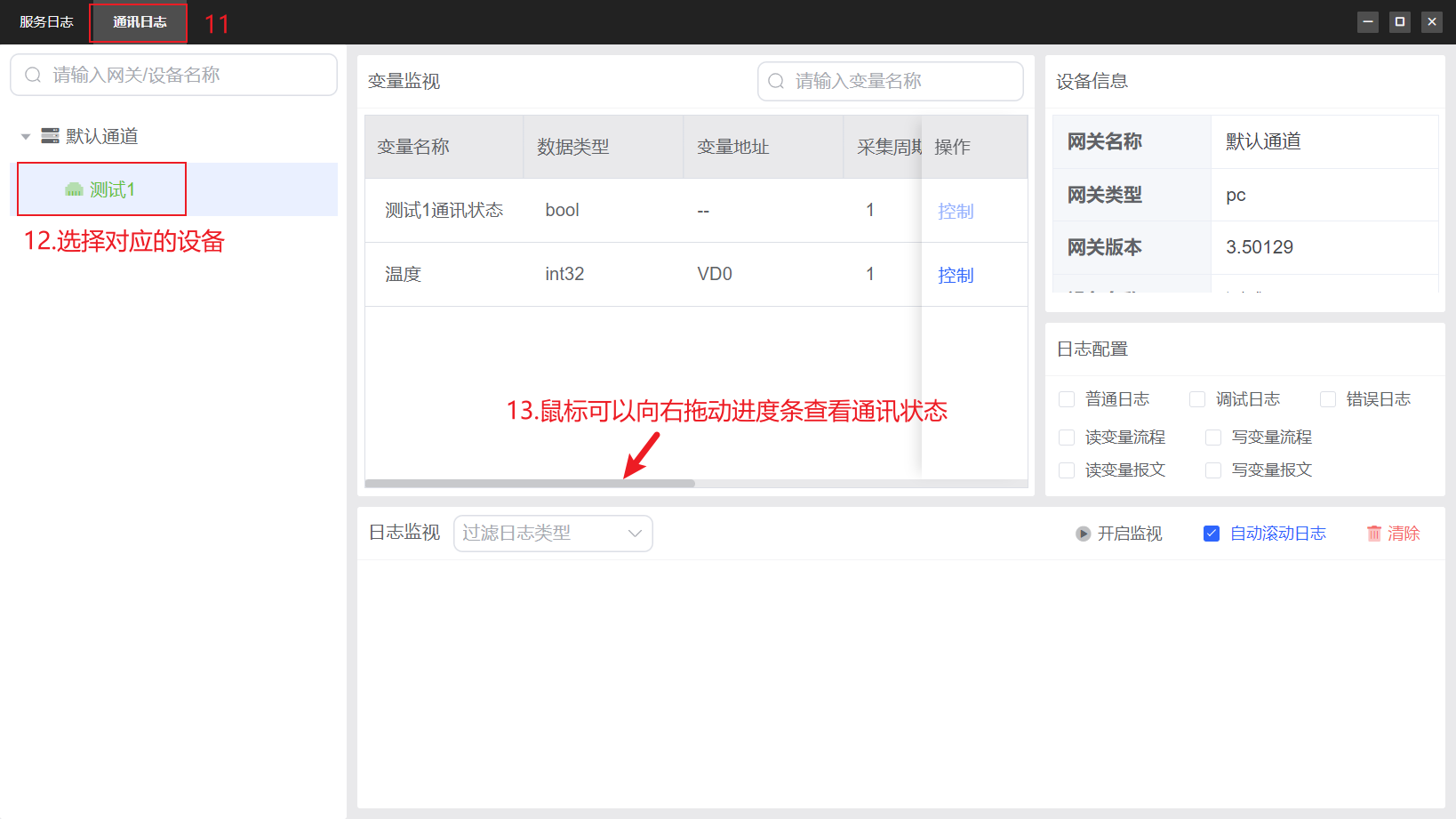

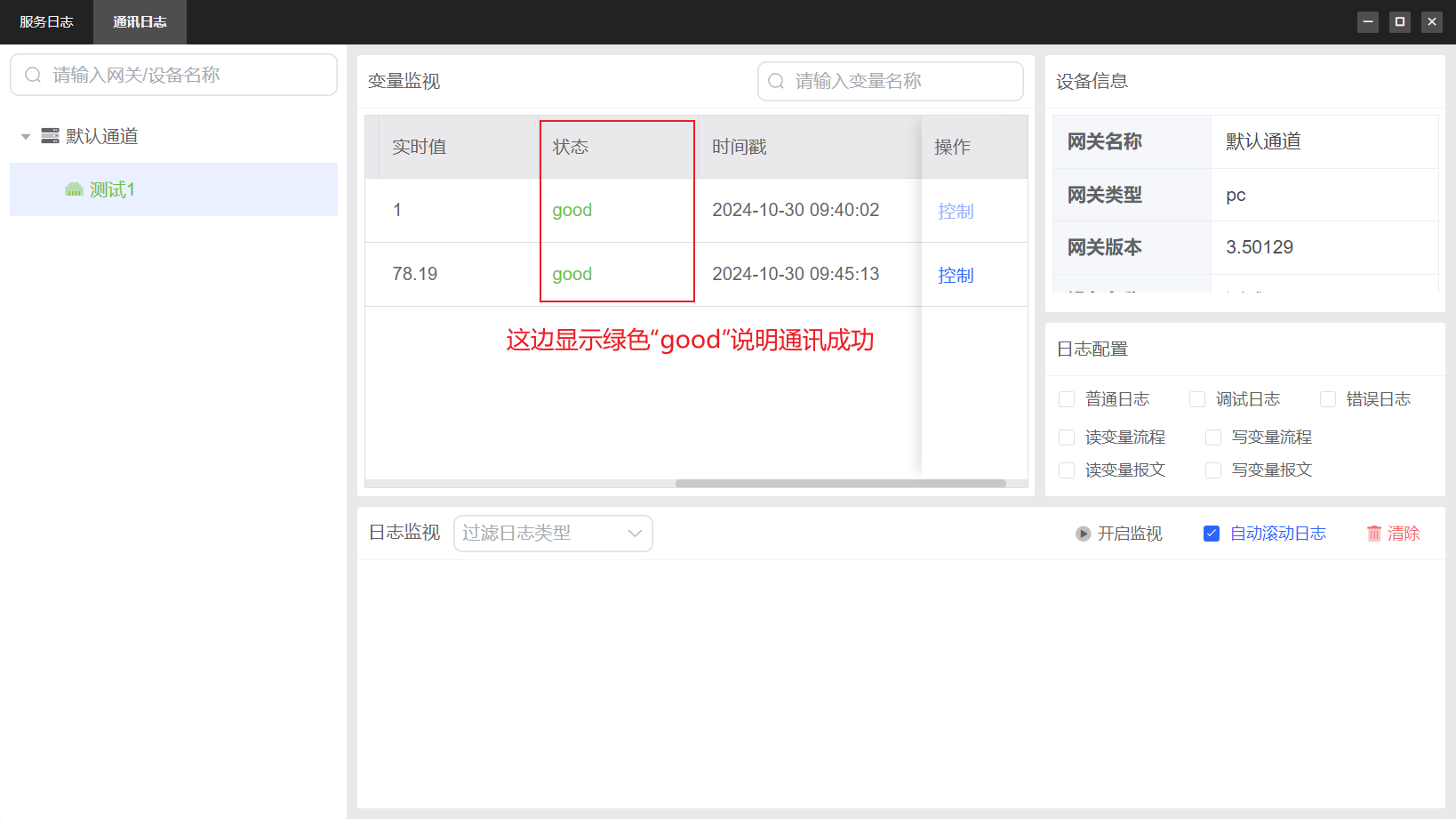

4.查看通讯状态：进入系统日志

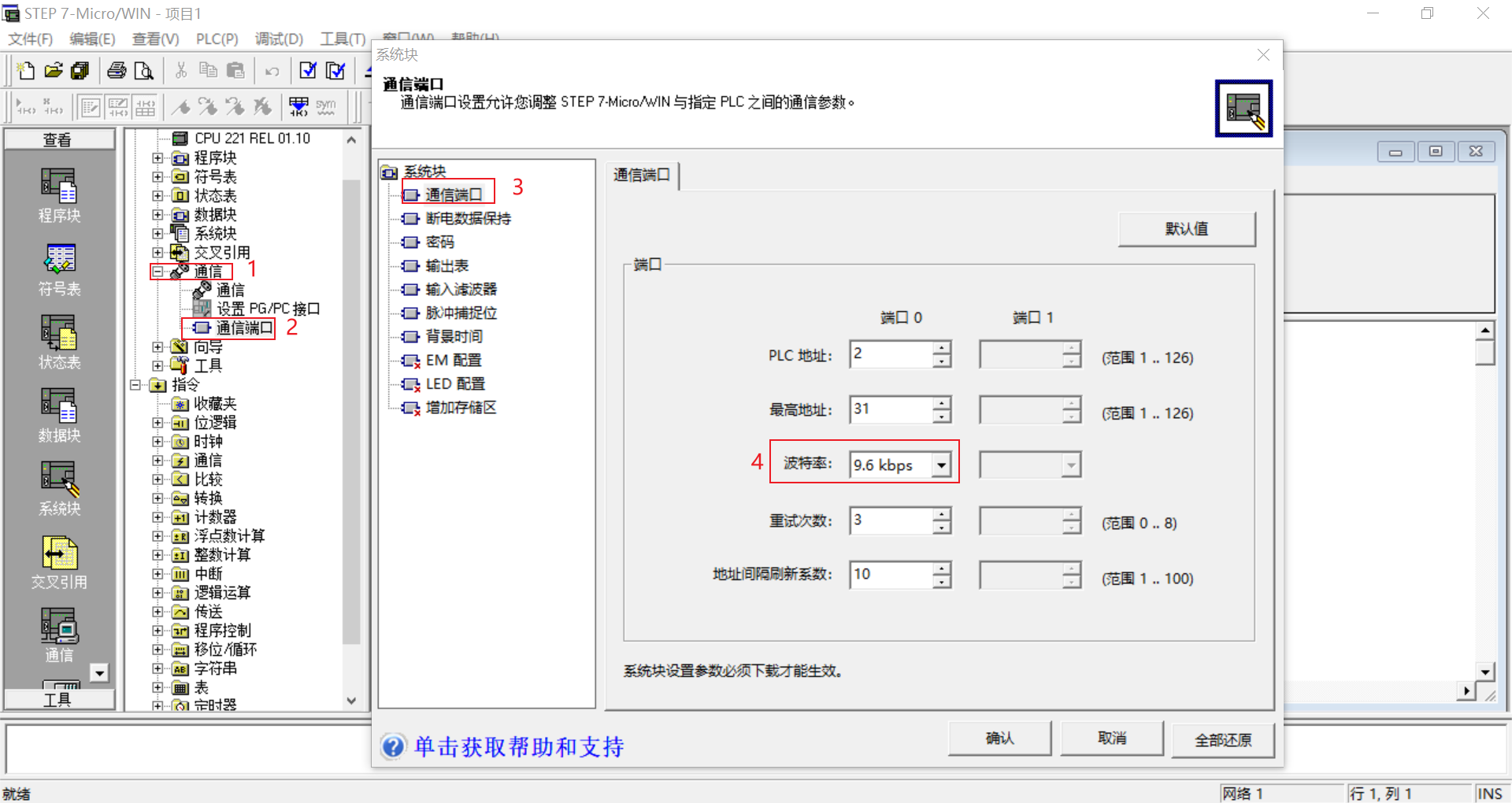

5.查询PLC的波特率：打开编程软件（STEP 7 MicroWIN SP9）->通信->通信端口->通信端口
