设备管理

用于建立现场PLC、仪器仪表、物联网BOX等外部硬设备的链接关系，Scada能够通过串口或者网口读取、控制外部设备的数据与运行状态，从而实现数据的实时监控。

提示

支持在小型项目单机运行，同时也支持在大型项目中分布式运行

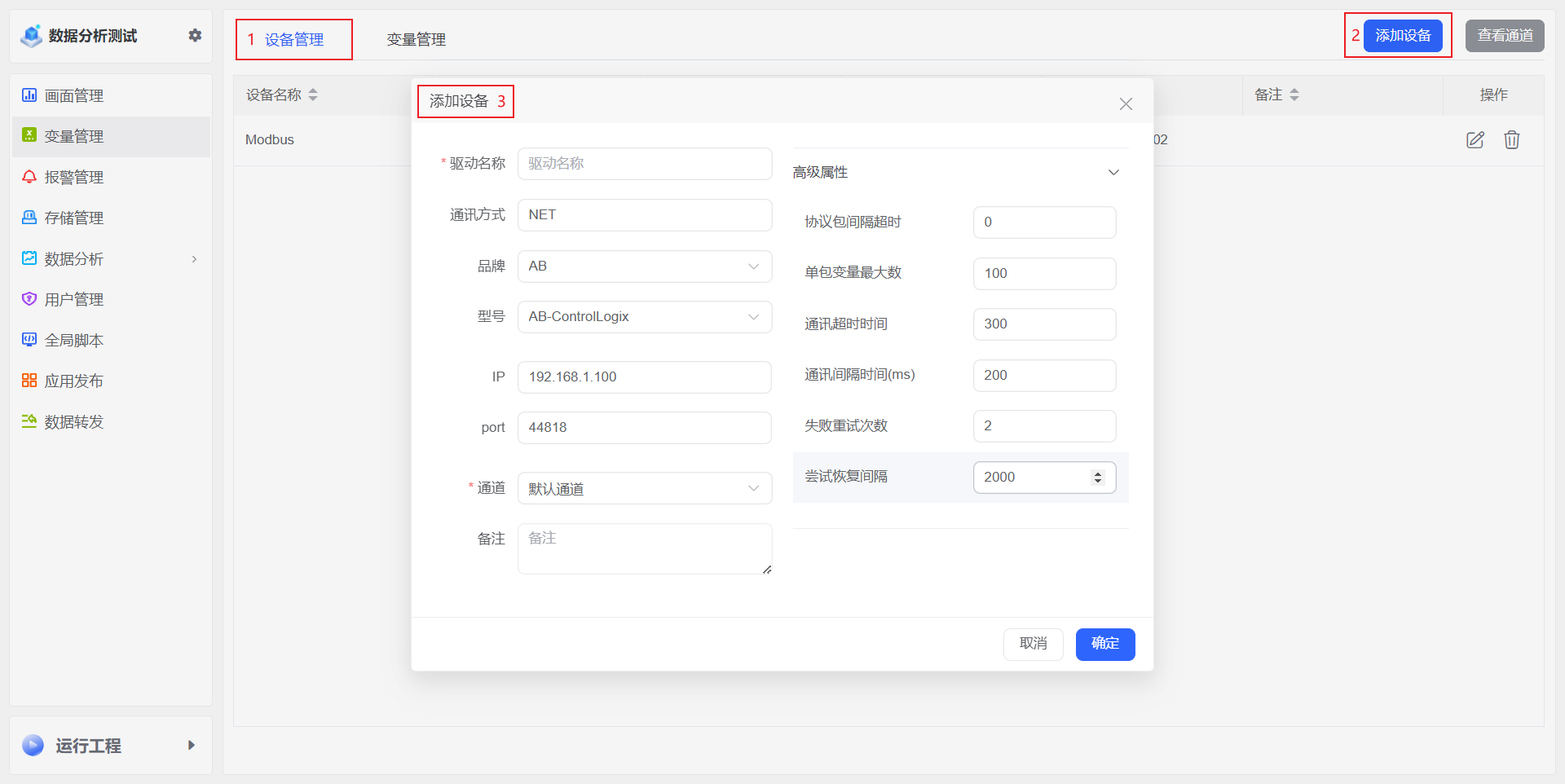

操作步骤： 1 设备管理-->2 添加设备-->3 进入设备参数-->确定即可完成

名词解释

驱动名称： 对当前设备进行标记命名，整个工程名称不能重复，不能出现： [ ]和 + - * /等特殊符号，建议50字符以内

通讯方式： 通讯方式通常有2种方式

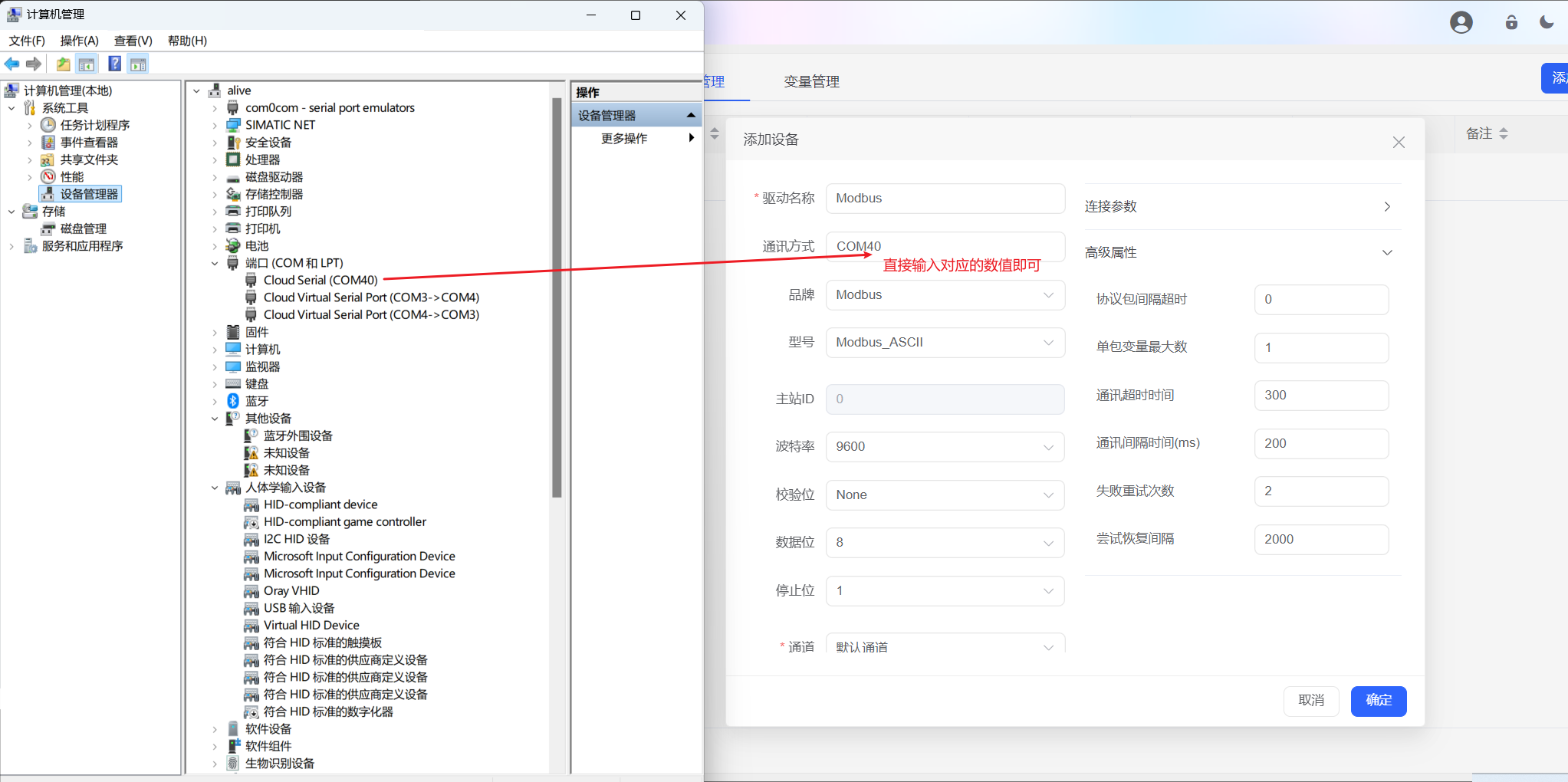

1）串口：在电脑设备管理器里面查看识别的COM，在通讯方式里面则输入对应的COM

2）网口：NET表示网络通讯，自动识别电脑的网卡，不需要手动指定，需要保证电脑的网络和现场设备的网络为同一个网段或者网络能够桥接通。

品牌： 通常指设备的厂家，例如汇川、西门子、三菱、欧姆龙等等

型号： 根据品牌对应的型号，例如西门子对应S7-Smart、S7-200、S7-1200、S7-1500等等

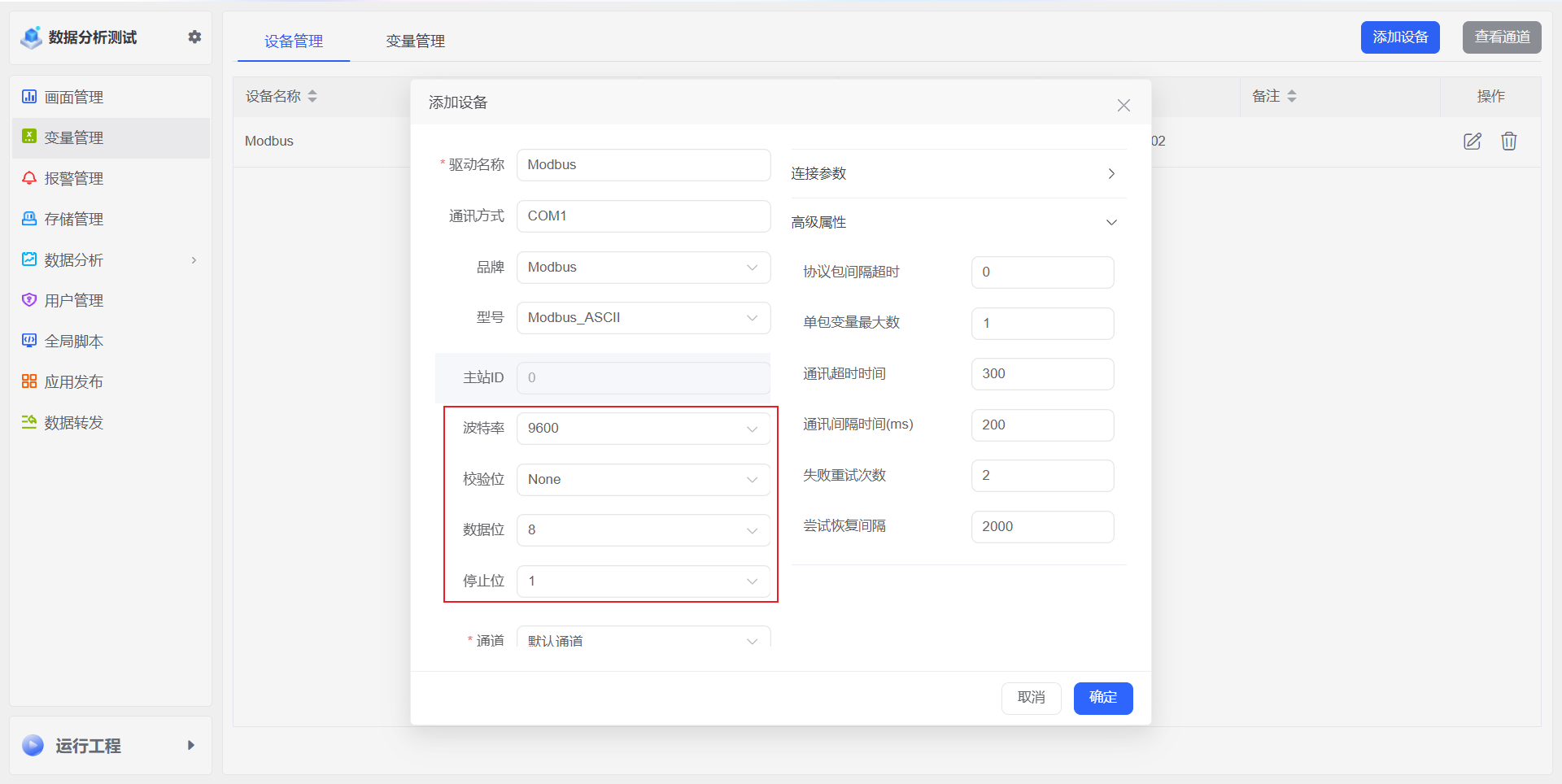

串口设备

设置串口的通信参数，和现场设备保持一致，不同PLC默认参数不一致，详情参考驱动教程

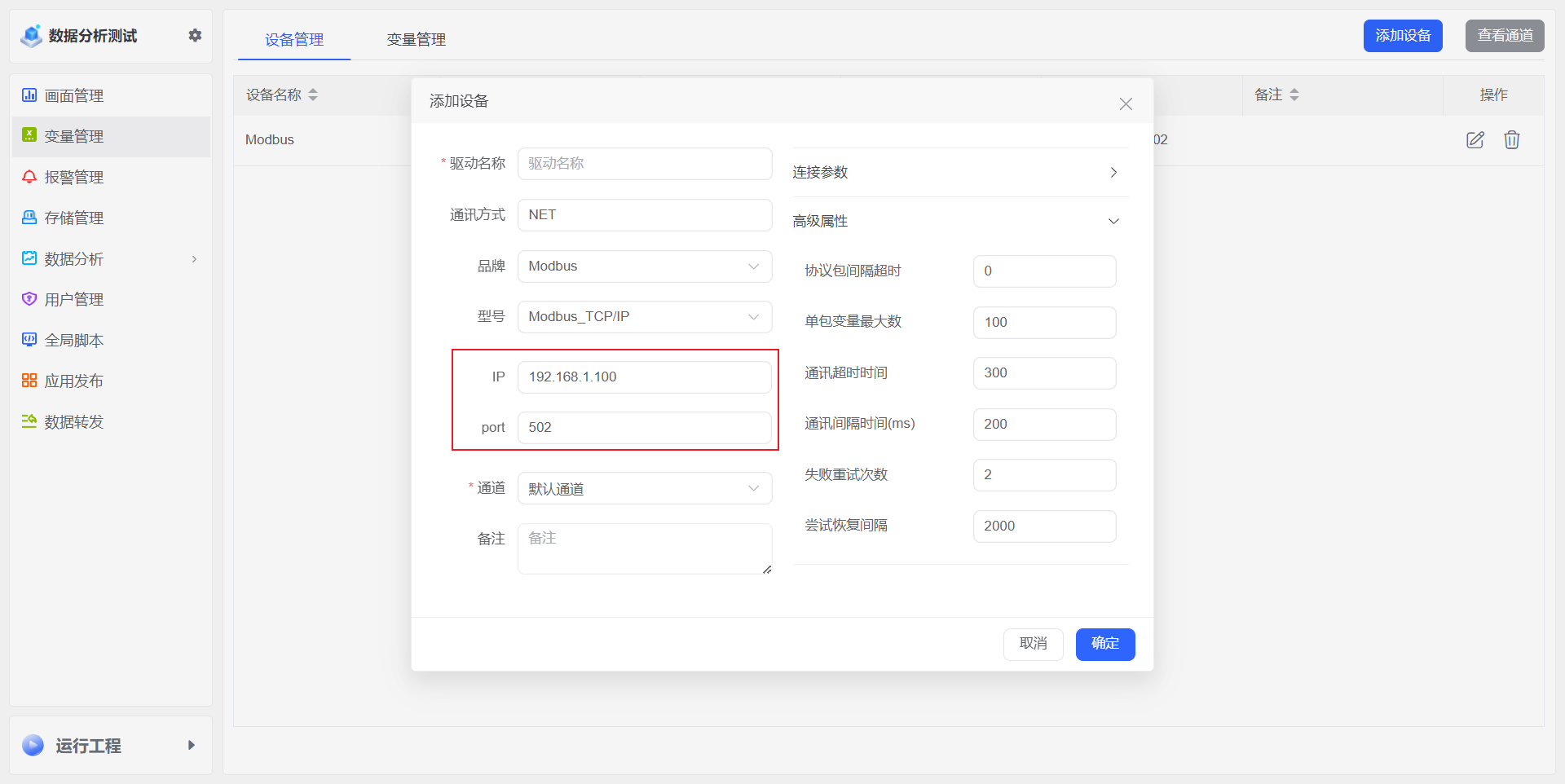

网口设备

设置网口的通信参数，和现场设备保持同一个网络，往往为同一个网段，PORT不同PLC默认参数不一致，详情参考驱动教程

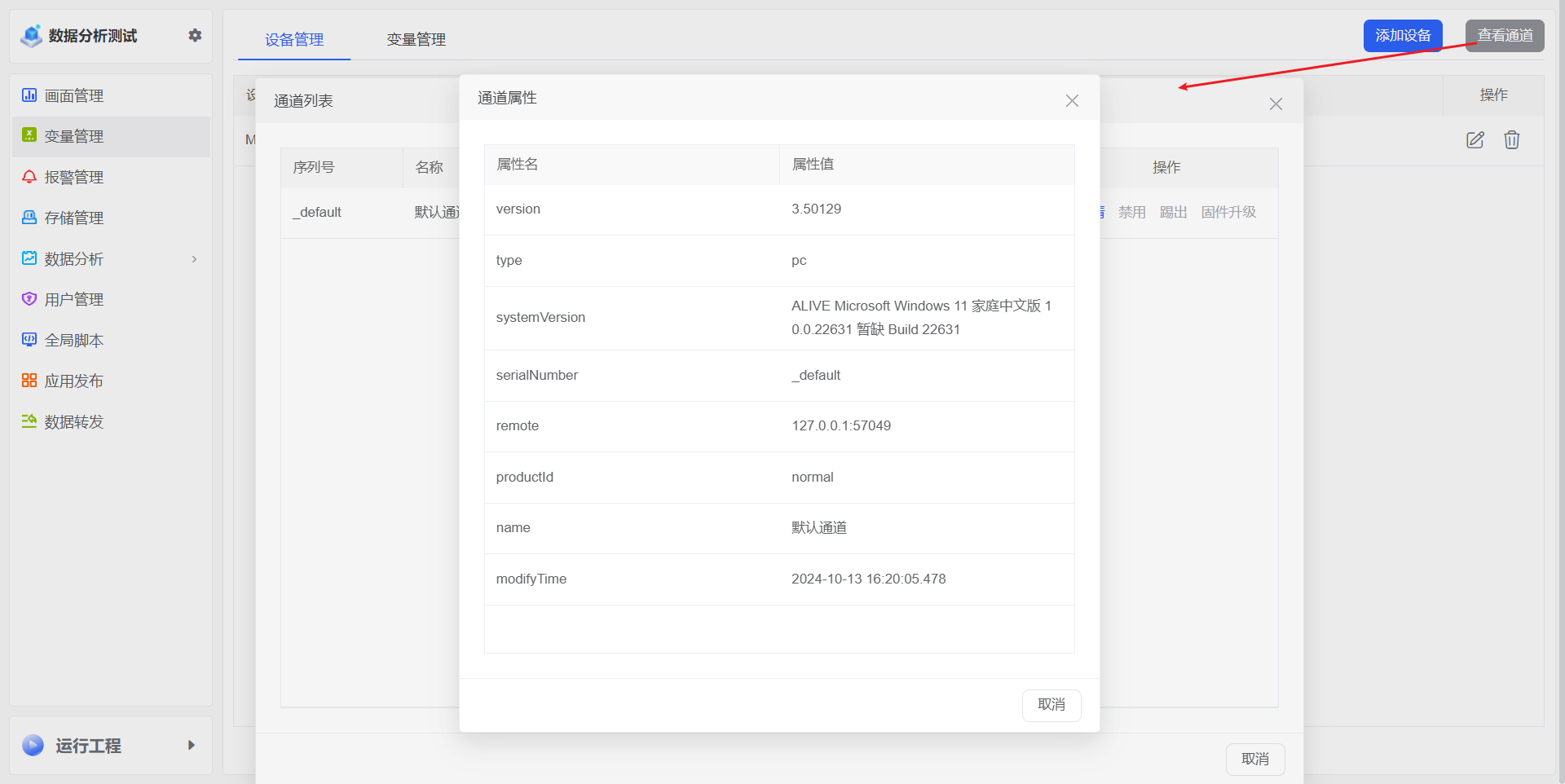

通道： 1个通道为1个采集服务，当大型工程多个采集服务运行时，则需要设置当前驱动所属通道。

备注： 用于自行自定义标识

高级设置： 为保证通讯稳定以及高效，可以进行通讯的参数调整，一般默认即可

参数	说明
协议包间隔超时	默认：0ms，断帧参考，取值范围1~1999。由于各设备的波特率不同，设备回复数据所使用的时间及数据之间的时间间隔也不同。当接收到的两部分数据（字节和字节，字符串和字符串等）之间的间隔超过”协议包间隔超时“时，采集服务会将两部分数据当作两个不同的数据帧处理。
单包变量最大数	默认：100，即在有多个字元件且支持组包的情况下，每个组包最多包含100个字数据。
通讯超时时间	默认：300ms，即采集服务向PLC发起读/写数据请求后，等待响应的最大时间，取值范围1~65535。在”通讯超时时间“内未收到响应，读操作返回通信超时，写操作则重试，超过重试次数后返回通信超时
通讯间隔时间(ms)	默认：200ms，即采集服务向PLC发起读/写数据请求的间隔，取值范围 0~1000。PLC正常响应时，”通讯时间间隔“从响应处理完 毕后开始计时；PLC响应异常时，“通讯时间间隔”从”通讯超时时间 “结束后，开始计时
失败重试次数	默认：2，当采集服务向PLC发起读数据请求，超时之后，会再尝试，根据设置的数值进行多次尝试
尝试恢复间隔	默认：2000ms， 即采集服务向PLC发起读/写数据请求后，等待响应的最大时间，取值范围1~65535。
